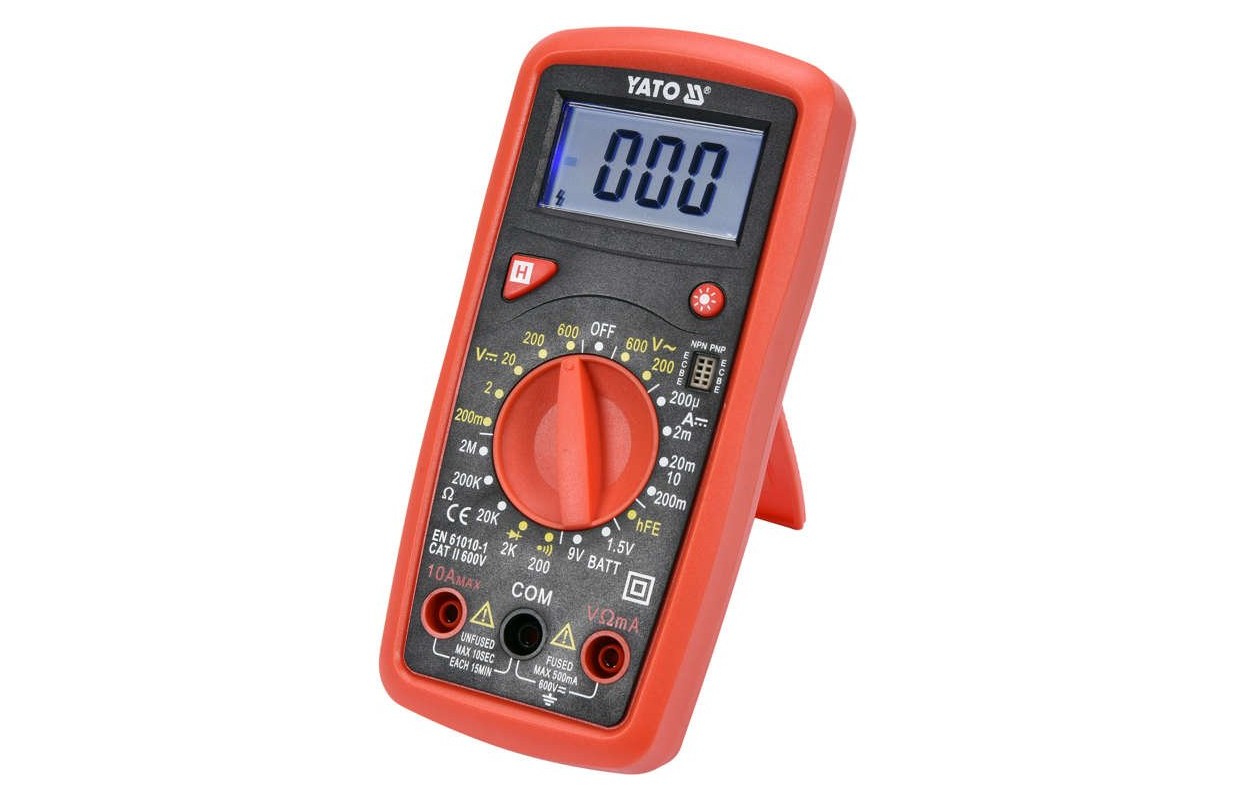

Цифровой мультиметр 0-600 V (YT-73081)

Универсальный измеритель YT-73081 с ручным диапазоном для каждого измерения позволяет выполнять базовые и расширенные электрические измерения. Дополнительной и полезной опцией является тест батареи 1,5В и 9В, с помощью которого мы можем проверить напряжение тестируемой батареи под нагрузкой, это поможет оценить ее состояние и исключить или подтвердить необходимость замены.

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• измерение переменного напряжения: 0-600 В переменного тока
• Измерение напряжения постоянного тока: 0-600 В постоянного тока
• Измерение постоянного тока: постоянный ток 0-10 А
• измерение сопротивления: 0-2 МОм
• проверка диодов: I _F 1 мА, U _R 2,4 В
• проверка непрерывности: 0-100 Ом

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• Тест транзистора hFe: 0-1000, встроенный тестовый разъем
• Тест батареи 1,5 В с сопротивлением нагрузки около 3 кОм
• Тест батареи 9 В с сопротивлением нагрузки около 900 Ом

ТОЧНОСТЬ ИЗМЕРЕНИЙ

Пример определения точности измерения переменного напряжения. Расчет результата измерения: 235 В

• Точность измерения измерителя YT-73081 для этого диапазона составляет: ±(2%+10), разрешение 1В
• формула расчета погрешности измерения: (результат измерения x 2%) + 10 x разрешение
• расчеты: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7 В

Результат с учетом погрешности измерения для показания 235В = 235±14,7В*

• результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,146В

Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

* Измеритель YT-73081 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения переменного тока только для правильной синусоидальной формы волны.

ВСТРОЕННЫЕ ФУНКЦИИ

• Тест батареи 1,5 и 9В - измеритель берет небольшое количество тока от батареи во время теста, благодаря чему мы получаем 100% информации, необходимой для оценки того, сможет ли данный источник питания питать наше устройство. Для получения полной информации рекомендуется сначала измерить напряжение постоянного тока, а затем сравнить результат со значением, полученным при тестировании батареи. Слишком большое падение или низкое напряжение — четкий сигнал о необходимости замены источника питания.
• DATA HOLD [H] - сохранение текущего измеренного значения на дисплее

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 1999
• подсветка экрана
• акустический сигнал при проверке целостности цепи на сопротивление ниже 30 Ом
• измерительные зонды в комплекте
• конструкция с защитой от перегрузки для измерения слабого тока, без предохранителя для измерения тока до 10 А
• корпус из материала ABS + т.н. чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений
• индикатор низкого заряда батареи
• питание: две батарейки 1,5В (ААА)

ВИЗУАЛЬНОЕ ОПИСАНИЕ

ВНИМАНИЕ

Если вы измеряете неизвестные значения ручным маховиком, делайте измерения последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат, иначе вы рискуете повредить прибор.

Параметры

• Измерение транзистора hFe: ДА
• Измерение напряжения переменного тока: 0-600 В
• Измерение напряжения постоянного тока: 0-600 В
• Измерение сопротивления: 0-2 МОм
• Постоянный ток: 0-10А
• Тест непрерывности: ДА
• Проверка диода: ДА
