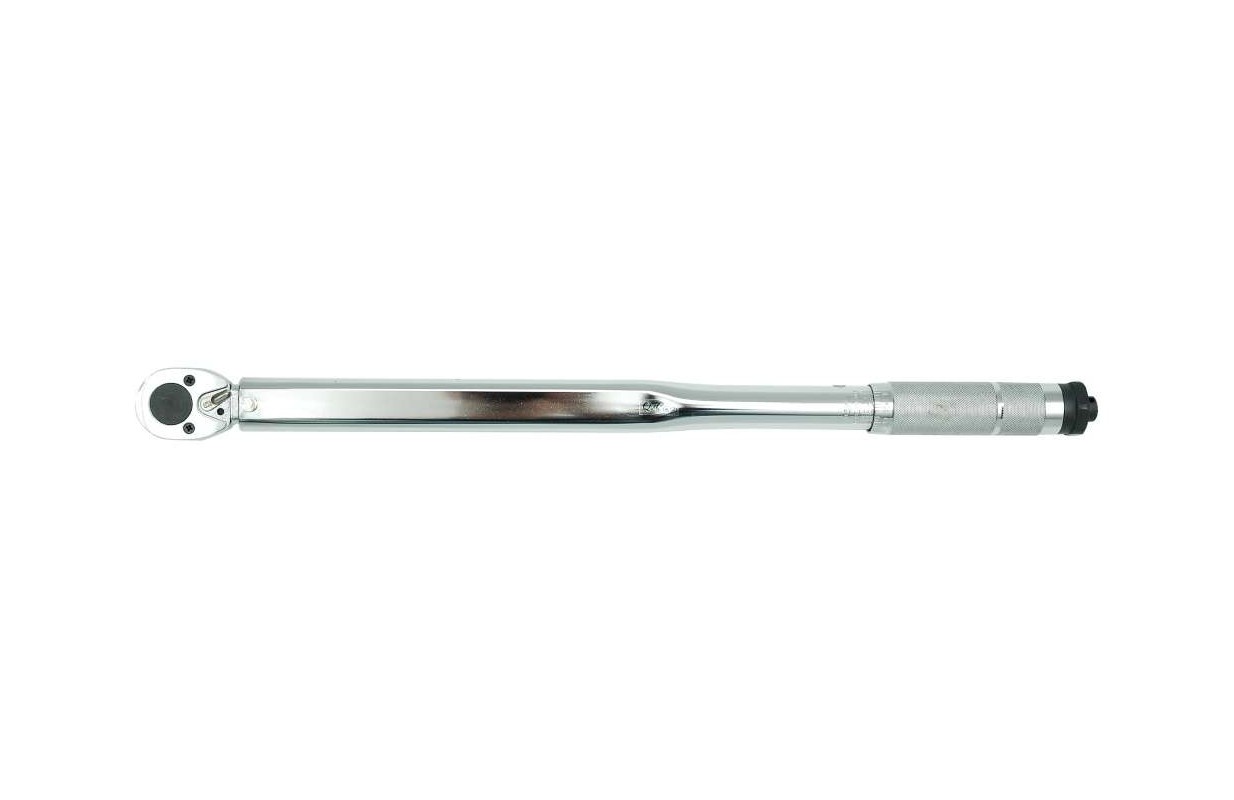

Динамометрический ключ — это прецизионный инструмент для измерения крутящего момента. Он используется для скручивания резьбовых соединений таким образом, чтобы момент затяжки был известен и соответствовал типу материала и прочности болта и гайки.
Гаечный ключ состоит из головки с квадратным хвостовиком и рычага, передающего усилие. Головка используется для крепления шестигранных головок.
Сравнение моментов в различных единицах длины и силы:
1 кг * см = 13,887 унций * дюйм (унция x дюйм)
1 кг * см = 0,867 фунта * дюйма (фунт x дюйм)
1 кг * м = 9,80665 Н * м (Ньютон х метр)
1 кг * м = 7,233 фунта * фута (фунт-фут)
1 фут * фунт = 12 фунтов * дюйм (фунт x дюйм)
1 дм * N = 14,16 унций * дюйм (унция x дюйм)
Цель/применение
Он в основном используется в автомобильной технике для точного крепления и везде, где производитель указал требуемый момент затяжки для соединения.
Метод использования

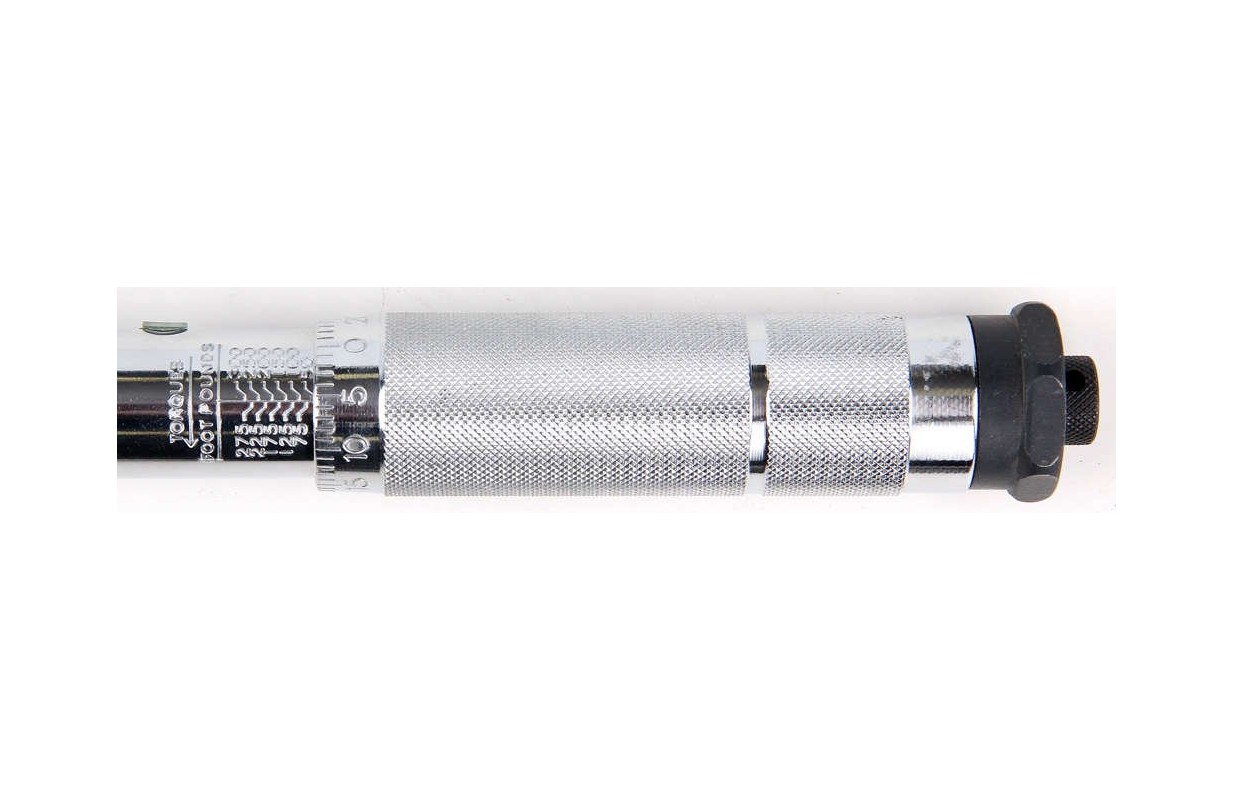

- Выберите соответствующую шкалу в Нм или фунтах. Отвинтите стопорный винт на конце ручки микрометра до упора.
- Отрегулируйте ручку микрометра так, чтобы «0» на шкале ручки был совмещен с вертикальной линией на рычаге ключа.
- Поверните ручку микрометра по часовой стрелке, пока не будет установлен желаемый крутящий момент. Требуемый крутящий момент устанавливается, когда градуировка на циферблате микрометра совпадает с вертикальной линией на рычаге ключа.
- Затем затяните стопорный винт до упора и установите соответствующее направление вращения храповика, после чего ключ готов к использованию.
- Поместите соответствующее гнездо на язычок ключа. При затяжке установленный крутящий момент достигается, когда ключ защелкивается на месте. Если вы услышите или почувствуете щелчок, прекратите затягивать.

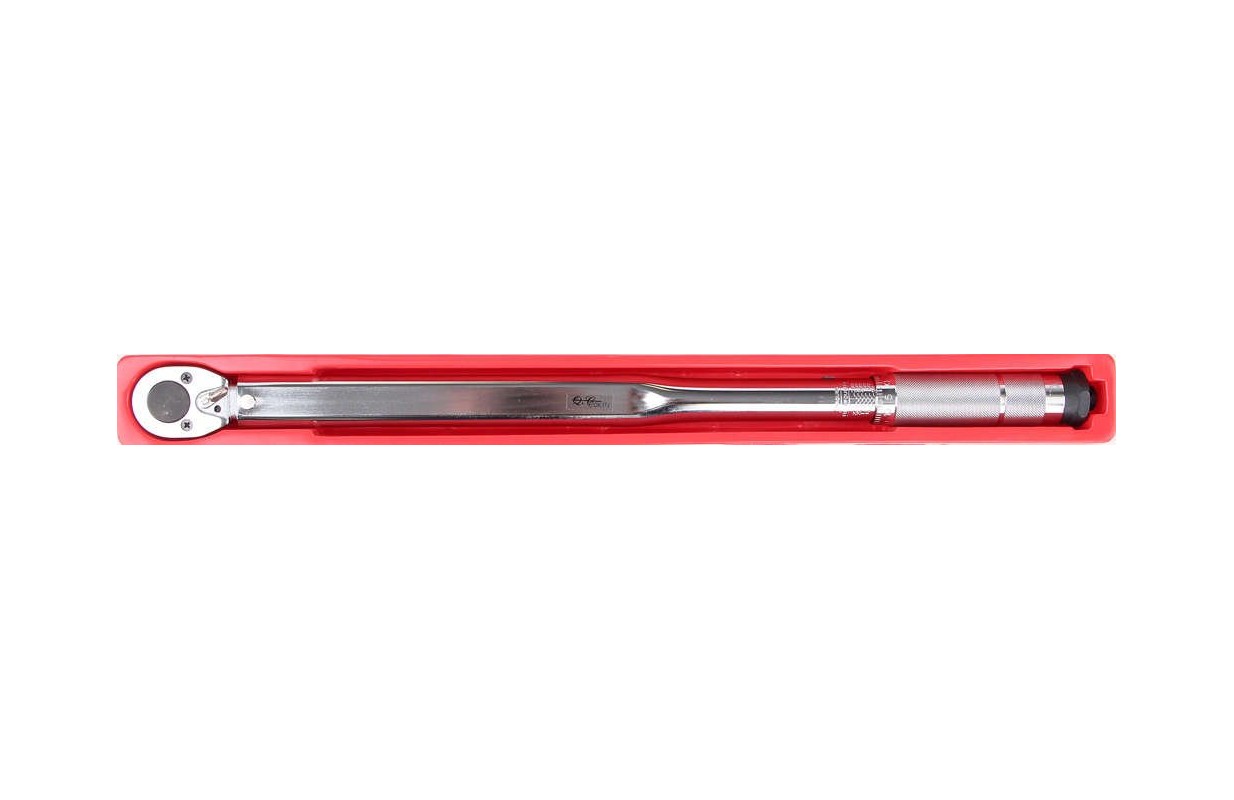

Содержимое упаковки
- Гаечный ключ
- руководство пользователя
- Гарантийный талон
Параметры
