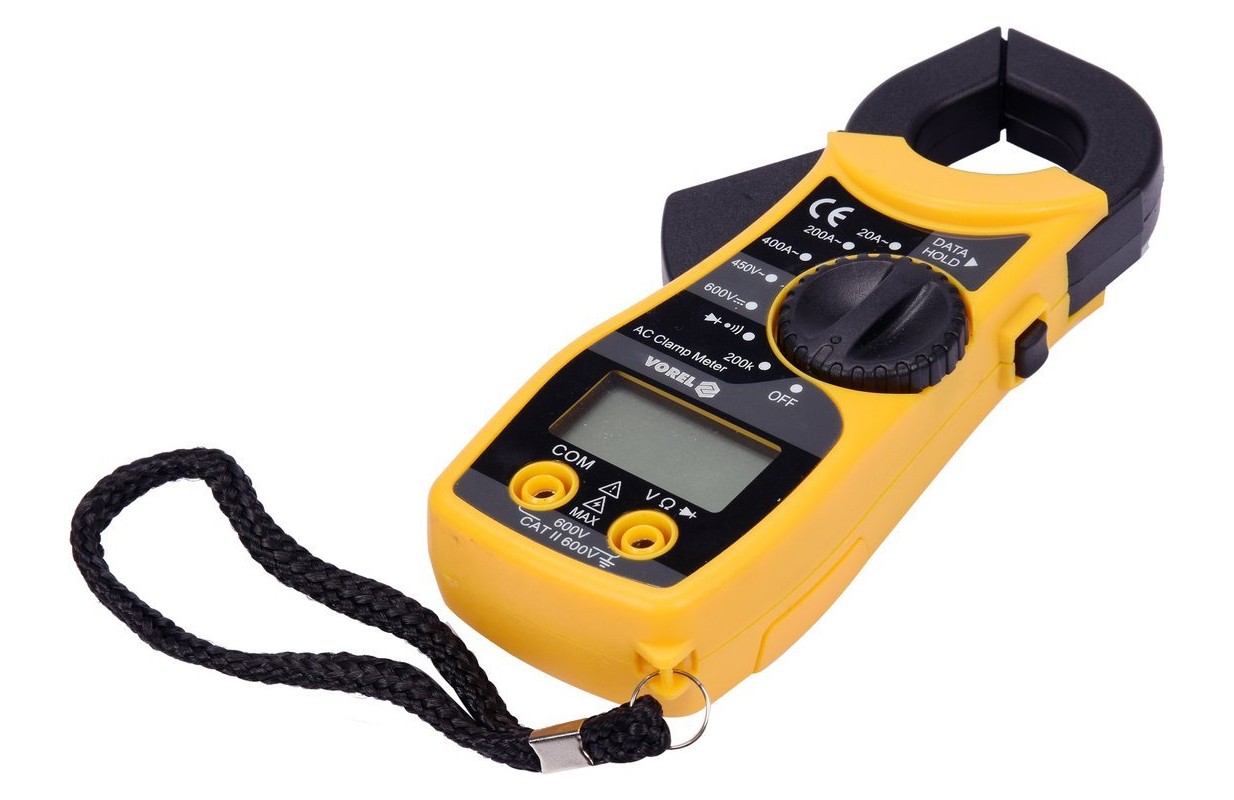

Digitālais skavas mērītājs (81801)

Universālā skavas mērītāja zīmols VOREL 81801 ļauj veikt pamata elektriskos mērījumus. Dažām mērījumu vērtībām ierīce var izvēlēties diapazonu pati atkarībā no mērījuma rezultāta. Skaitītājs ir aprīkots ar skavas mērītāju, kas ļauj induktīvi izmērīt maiņstrāvu vienā vadā, neatvienojot ķēdi vai atvienojot to no strāvas avota. Šī metode mēra arī daudz lielākas strāvas nekā parastie elektroenerģijas skaitītāji.

GALVENIE MĒRĪJUMI

• Maiņstrāvas sprieguma mērīšana: 0-450VAC
• Līdzstrāvas sprieguma mērīšana: 0-600V DC
• Maiņstrāvas mērīšana: AC 0-400A
• pretestības mērīšana: R 0-200 kΩ
• diodes pārbaude: I _F 1 mA, U _{R 1 V}
• Nepārtrauktības pārbaude: 0-100 omi

MĒRĪJUMU PRECIZITĀTE

Maiņstrāvas mērījuma precizitātes noteikšanas piemērs. Mērījumu rezultāta aprēķins: 30A

• 81801 skaitītāja mērījumu precizitāte šim diapazonam ir: ± (2,5% + 10), izšķirtspēja 0,1 A
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 2,5%) + 10 x izšķirtspēja
• aprēķins: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Rezultāts, ņemot vērā mērījuma kļūdu indikācijai 30A = 30 ± 1,75A *

• rezultāts, ņemot vērā mērījumu kļūdu maiņstrāvas sprieguma mērīšanas indikācijai: 235V = 235 ± 5,82V *
• rezultāts, ņemot vērā mērījuma kļūdu līdzstrāvas sprieguma mērījuma indikācijai: 12V = 12±3,144V

Tabulu ar šī mērījuma izšķirtspēju un precizitāti var atrast lietotāja rokasgrāmatā.

* 81801 nav patiesas efektīvās mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir patiess efektīvā sprieguma un maiņstrāvas tikai patiesai sinusoidālajai viļņu formai.

IEBŪVĒTAS FUNKCIJAS

• AUTO - automātiska mērīšanas diapazona regulēšana. Ja ar rokratu mērāt nezināmas vērtības, veiciet mērījumus secīgi no lielākā diapazona līdz diapazonam, kas sniedz visprecīzāko rezultātu, pretējā gadījumā jūs riskējat sabojāt instrumentu. Tomēr multimetram ar AUTO funkciju pietiek ar vienu mērījumu, un multimetrs automātiski atradīs optimālo diapazonu. Pēc noklusējuma skaitītājs sāk darboties AUTO režīmā.
• DATA HOLD - pašreizējās izmērītās vērtības saglabāšana displejā

PAPILDUS INFORMĀCIJA

• LCD displejs, maksimālais attēlojamais rezultāts: 1999
• automātiska diodes testa pārslēgšana uz nepārtrauktības pārbaudi, ja ķēdes pretestība ir mazāka par 100 omi (nav iespējams iestatīt ierīci tikai diožu pārbaudei)
• akustiskais signāls, pārbaudot ķēdes nepārtrauktību pretestībai zem 30 omi
• Skavas atveras līdz 25 mm un ļauj izmērīt vienu vadītāju ar maksimālo diametru 19 mm.
• pārslodzes aizsardzības konstrukcija
• iekļautas mērzondes
• zema akumulatora indikators
• barošanas avots: divas baterijas 1,5 V (AAA)

VIZUĀLS APRAKSTS

UZMANĪBU

Skavas strāvas mērīšana tiek veikta tikai vienam vadītājam, vienam vadītājam. Skavas piestiprināšana pie daudzdzīslu kabeļa bez izolācijas vienā dzīslā radīs nepareizu rezultātu vai nulles strāvas plūsmu.

Parametri

• Automātiskais diapazons: JĀ
• Maiņstrāvas sprieguma mērīšana: 0-450V
• Līdzstrāvas sprieguma mērīšana: 0-600V
• Pretestības mērīšana: 0-200 kΩ
• Maiņstrāva: 0-400A
• Nepārtrauktības pārbaude: JĀ
• Diodes pārbaude: JĀ
