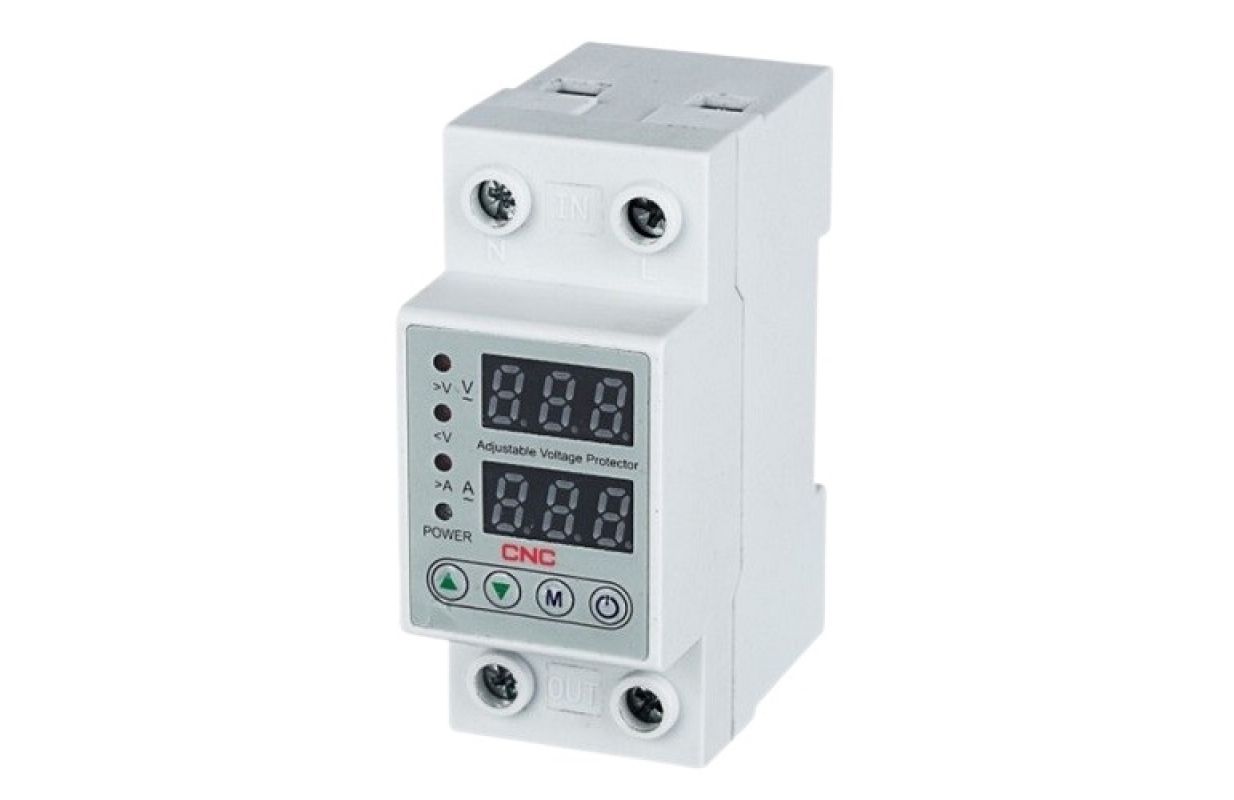

Sprieguma un strāvas kontroles relejs, 63A

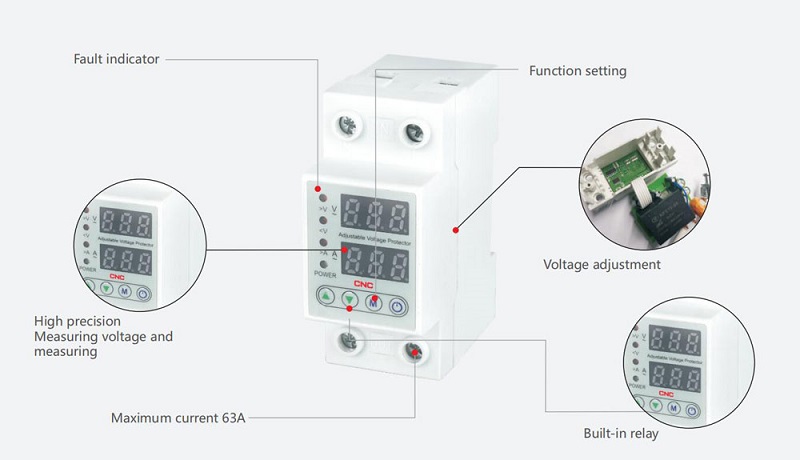

Feature:
Digitālais sprieguma un strāvas kontroles relejs, ko izmanto vienfāzes elektroiekārtu aizsardzībai pret pārspriegumu, zemspriegumu vai strāvas pārslodzi.
Automātiskā pārsprieguma un zemsprieguma aizsardzība ir piemērota vienfāzu 230 V maiņstrāvas ķēdēm ar nominālo darba strāvu, kas nepārsniedz 63 A.
.
Tā ir uz mikroprocesora bāzēta vienfāzes maiņstrāvas tīkla sprieguma uzraudzības ierīce, kas aizsargā elektroiekārtas no bojājumiem.
Ierīce analizē galveno spriegumu un uz ciparu indikatora attēlo sprieguma un strāvas vērtības.
Ja ķēdē rodas pārsprieguma, zemsprieguma vai pārslodzes problēmas, relejs ātri un droši atvieno ķēdi un automātiski ieslēdz strāvu, kad ķēdes spriegums atgriežas normālā līmenī.
.
Ar spiedpogu tiek iestatīta vēlamā sprieguma vērtība un pārslēgšanās aiztures laiks.
Releja ieslēgšanas aizture pasargā pieslēgtās ierīces no atkārtotām sprieguma svārstībām, kas var rasties, stabilizējoties elektrotīklam.
Kompakts dizains, uzticama darbība, vienkārša uzstādīšana uz DIN sliedes.
Savienošanai var izmantot alumīnija un vara vadus.
Piemērots lietošanai biroju, rūpniecības un dzīvojamās ēkās; elektrības paneļos un rūpnieciskajās iekārtās, kur ir svarīga nepārtraukta sprieguma un strāvas kontrole.
Piezīme: relejs aizsargā pret ilgstošām elektrotīkla sprieguma svārstībām, bet nav īpaši paredzēts aizsardzībai pret zibens izraisītiem īslaicīgiem impulsu pārspriegumiem. Šim nolūkam ir paredzēti pārspriegumu slāpētāji (SPD).
Pamatfunkcijas:
1. Pārsprieguma aizsardzība.
2. Zemsprieguma aizsardzība.
3. Pārslodzes aizsardzība.
4. Automātiska atjaunošana.
5. Sprieguma displejs (sprieguma mērīšana).
6. Strāvas displejs (strāvas mērījumi).
Tehniskie dati:
Nominālais spriegums (Ue): maiņstrāva 230 V (vienfāzes).
Strāvas stiprums: 1-63 A.
Frekvence: 50/60 Hz.
Maks. 230-300 V.
Min. sprieguma iestatīšanas diapazons: 220-100 V.
Reakcijas laiks: 0,1-0,5 s.
Atgriešanās laiks: 1-600 s.
Pielaides robeža: 2%.
Sprieguma mērīšanas precizitāte: līdz 2%.
Izolācijas spriegums (Ui): AC 400V.
Izvades kontakts: 1NO.
Drošības klase: IP20.
Mehāniskais kalpošanas laiks: 1000000 reižu.
Elektriskais kalpošanas laiks: 100000 reižu.
Uzstādīšana: uz DIN sliedes (35 mm).
Darba temperatūra: no -50°C līdz 40°C.
Relatīvais mitrums (pie 40°C): <50% (bez kondensācijas).
Izmēri: 85 x 36 x 65 mm.
Krāsa: balta.
Garantija: 24 mēneši.
