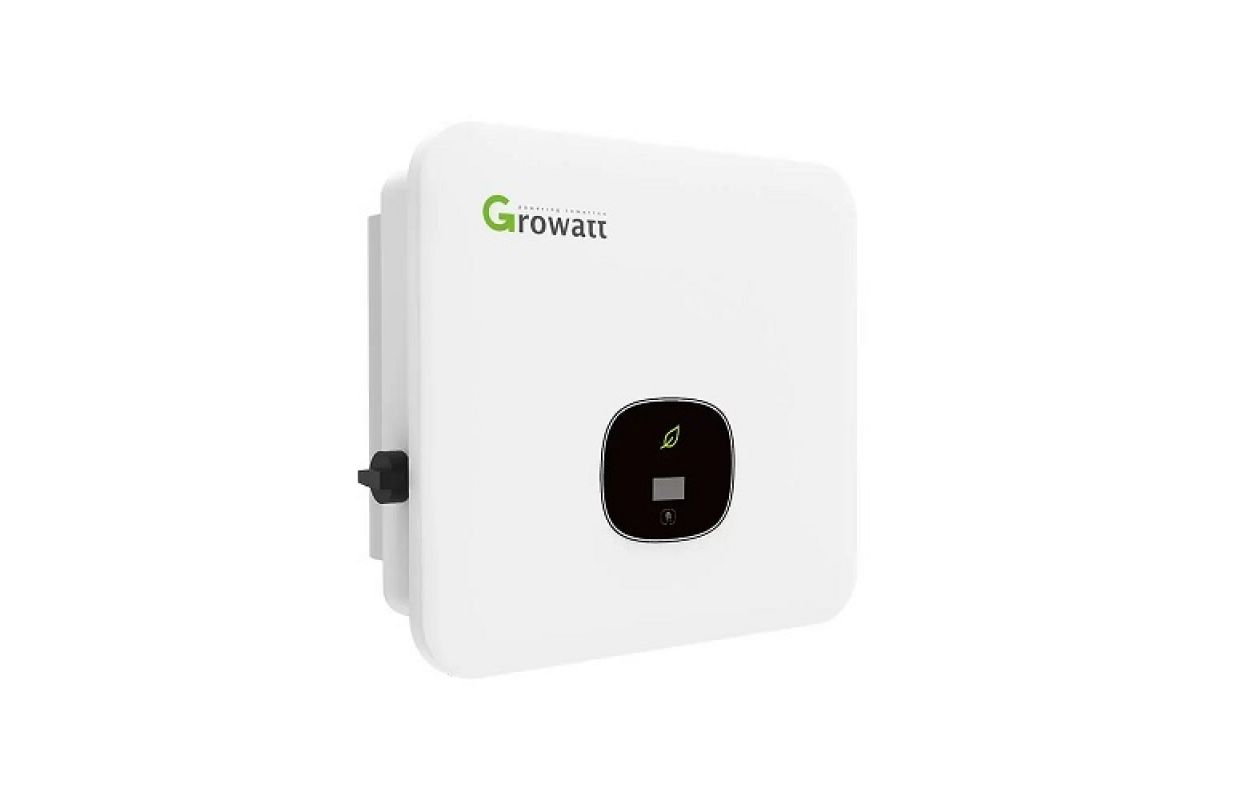

Invertors GROWATT MOD 15KTL3-X, 15kW, trīsfāzu, 2 MPPT ieejas (NV820276)

Saules invertors 15kW, trīsfāzu, 2 MPPT ieejas, Growatt MOD 15KTL3-X


Iezīmes:
Augstas veiktspējas invertors. Maksimālā invertora efektivitāte līdz 98,6%.
Interfeisi: USB, RS-485.
Atbalstīta vadība, izmantojot viedtālruņa lietotni.
Drošs un izturīgs. Integrēts II tipa līdzstrāvas un maiņstrāvas SPD.
Integrēts SPD un maiņstrāvas/līdzstrāvas barošanas avots ar integrētu SPD un maiņstrāvas barošanas avotu. Invertoram ir kompakts dizains.


Tehniskie dati:
Maiņstrāvas izejas jauda: 15000 W.
Izejas spriegums: maiņstrāvas spriegums 220V/380V; 230/400V.
Fāžu skaits: 3.
Izvades frekvence: 50/60 Hz.
Nominālais ieejas spriegums: līdzstrāvas 580 V.
Maks. PV ieejas strāva: 26A.
Neatkarīgu MPPT ieeju skaits: 2.
Maks. PV ieejas jauda: 22500W.
MPPT sprieguma diapazons: 140V līdz 1000V līdzstrāvas.
Komunikācija: RS485.
Interfeiss: USB.
Drošības klase: IP66.
Aizsardzība pret pārspriegumiem: DC II tips / AC II tips.
Displejs: OLED.
Darba temperatūra: -25°C ~ 60°C.
Izmēri: 425x387x178mm.
Svars: 16 kg.
Garantija: Sprieguma pārveidotāja (invertora) garantija ir spēkā no dienas, kad mums (pārdevējam) saules elektrostacijas piegādes brīdī ir iesniegts invertora sērijas numurs, pirkuma rēķins, sertificēta elektriķa vai saules elektrostacijas sertifikāts par uzstādīšanu:
. 1) zibens aizsardzība un pārsprieguma novadītājs (ieejas pusē)
2) zibens aizsardzība (starp saules paneļiem un invertoru)
3) līdzstrāvas sprieguma atdalītāju starp paneļiem un invertoru
4) Saules paneļu zemējums, kas atdalīts no mājas kopējā zemējuma


Ražotāja garantija ir spēkā 10 gadus (120 mēnešus) no invertora iegādes datuma, ja tiek uzrādīti iepriekš minētie dokumenti.
Piezīme: Zibens izlāde ir apdrošināšanas gadījums, nevis garantijas gadījums.


SpecifikācijasNol. neatkarīgu MPP ieeju skaitsAdrošība pret pārspriegumiemZemes bojājuma uzraudzībaAsildīšanas metodeSertifikācija

Ieeja (līdzstrāva)
Ieteicamais maks. PV ieejas jauda	22500 W
Maks. PV ieejas spriegums	1100 V
Sākumsprieguma ieejas spriegums	160 V
Noteiktais ieejas spriegums	580 V
MPP sprieguma diapazons	140 V - 1000 V
2
No. PV virkņu uz MPP	1/2
Maks. ieejas strāva uz MPP sekotāju	13/26 A
Maks. īsslēguma strāva vienam MPP izsekotājam	16/32 A
Rormatīvā maiņstrāvas izejas jauda	15000 W
Maks. Maiņstrāvas izejas redzamā jauda	16500 VA
Rated AC voltage(range	220/380 V, 230/400 V (340-440 V)
Maks. izejas strāva	25 A
A maiņstrāvas tīkla frekvence	50 Hz / 60 H
A maiņstrāvas tīkla frekvences diapazons	45 - 55 Hz / 55 - 65 Hz
Harmoniskā (THD)		<3 % (pie nominālās jaudas)
Regulējams jaudas koeficients	0.8 vadošais - 0,8 kavējošais
AC tīkla pieslēguma tips			3 W N PE
Maks. efektivitāte	98,6 %
Eiropas efektivitāte	98,2 %
MPPT efektivitāte	99.9 %
Apdrošināšanas ierīces
Tīkla uzraudzība	tāpat
DC aizsardzība pret reverso polaritāti	tāpat
Ac īssvadiīsslēguma aizsardzība	tāpat
Izolācijas pretestības uzraudzība	tāpat
DC II tipa / AC II tipa
jā
	līdzstrāvas slēdžs	jā
Strāvas bojājuma uzraudzība	jā
Lokas bojājuma ķēdes pārtraucējs (AFCI)		pēc izvēles
Anti-salu aizsardzība	tāpat
Atlikumizslēgtā aizsardzība	tāpat
Atliku-strāvas monitoringa bloks	jā
Vispārīgi dati
Mēri (W*D*H*D)	425*387*178 m
Svars	16 kg
Topoloģija	Beztransformatora
Apturības pakāpe	IP66
Naktī patērētā jauda		1 W
Darbināšanas apkārtējās temperatūras diapazons	-25 °C līdz 60 °C
Pieļaujamā relatīvā mitruma diapazons (bez kondensācijas)	0 % - 100 %
Naturālā konvekcija
Maks. darba augstums	4000 m
	Displejs	OLED LED / WiFi lietotne
Iekrāji	RS-485 / USB
Izvēles saskarnes	Wi-Fi / GPRS / RF / LAN
AC pieslēguma veids	Savienotājs
CE, VDE0126, Grieķija, EN50549, C10/C11, UTE C 15-712, IEC62116, IEC61727, IEC 60068, IEC 61683, CEI0-21, N4105, TOR Erzeuger G98/G99, G100, AS4777, UNE217001, UNE206007, PO12.2
