Цифровой универсальный мультиметр (81775)

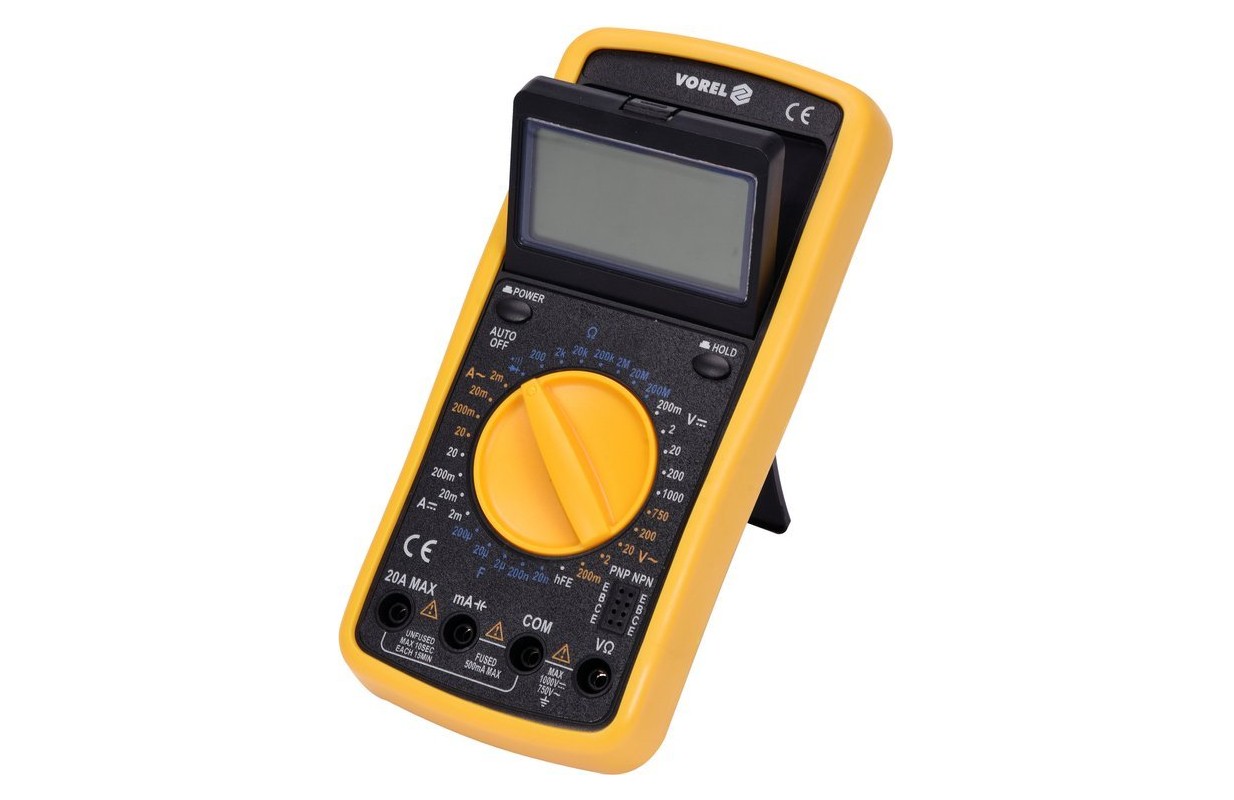

Универсальный измерительный прибор 81775 с ручным диапазоном для каждого измерения позволяет выполнять базовые и расширенные электрические измерения. ЖК-дисплей, закрепленный в рамке с регулируемым углом наклона, можно установить в удобное для нас рабочее положение.

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• измерение переменного напряжения: 0-750 В переменного тока
• Измерение напряжения постоянного тока: 0-1000 В постоянного тока
• Измерение переменного тока: переменный ток 0-20A
• Измерение постоянного тока: постоянный ток 0-20А
• измерение сопротивления: 0-200 МОм
• проверка диодов: I _F 1 мА, U _R 1,5 В
• проверка непрерывности: 0-100 Ом

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• измерение емкости конденсатора: 0-200 мкФ
• Тест транзистора hFe: 0-1000, встроенный тестовый разъем

ТОЧНОСТЬ ИЗМЕРЕНИЙ

Пример определения точности измерения переменного напряжения. Расчет результата измерения: 235 В

• Точность измерения измерителя 81775 для этого диапазона составляет: ±(1,2%+5), разрешение 1В
• расчет погрешности измерения по формуле: (результат измерения x 1,2%) + 5 x разрешение
• расчет: (235 х 1,2%) + 5 х 1 = 2,82 + 5 = 7,82 В

Результат с учетом погрешности измерения для показания 235В = 235±7,82В*

• результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,146В
• результат с учетом погрешности измерения для показания измерения переменного тока: 8А = 8 ± 0,3А *

Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

* Измеритель 81775 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения переменного тока только для правильной синусоидальной формы волны.

ВСТРОЕННЫЕ ФУНКЦИИ

• DATA HOLD - сохранение текущего измеренного значения на дисплее

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 1999
• акустический сигнал при проверке целостности цепи на сопротивление ниже 30 Ом
• автоматическое переключение проверки диодов на проверку целостности цепи при сопротивлении цепи ниже 100 Ом (нет возможности настроить прибор только на проверку диодов)

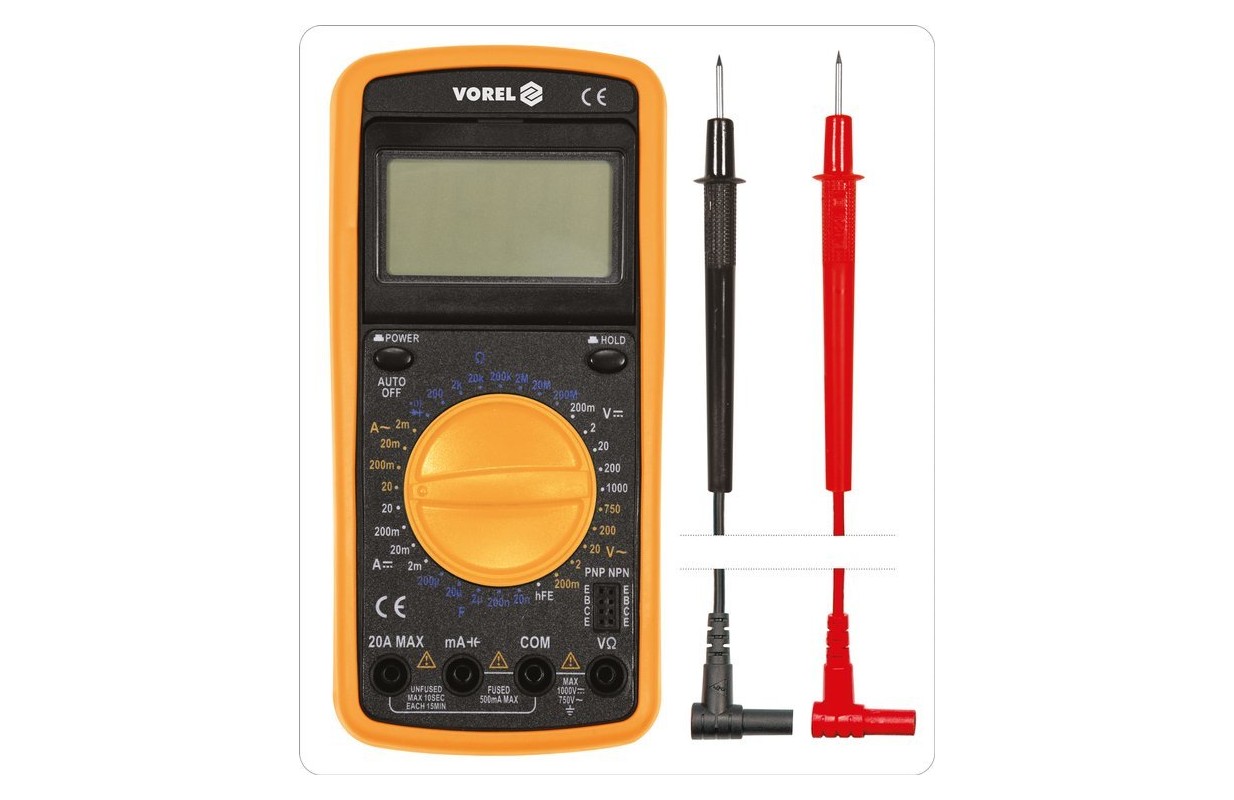

• измерительные зонды в комплекте
• исполнение с защитой от перегрузки, контрольная розетка 20А без предохранителя
• корпус из АБС пластика + т.н. чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений
• автоматическое отключение счетчика через 15 минут бездействия
• индикатор низкого заряда батареи
• питание: батарея 9В (6F22)

ВИЗУАЛЬНОЕ ОПИСАНИЕ

ВНИМАНИЕ

Если вы измеряете неизвестные значения ручным маховиком, делайте измерения последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат, иначе вы рискуете повредить прибор.

Параметры

• Измерение транзистора hFe: ДА
• Измерение напряжения переменного тока: 0-750 В
• Измерение напряжения постоянного тока: 0-1000 В
• Измерение емкости: 0-200 мкФ
• Измерение сопротивления: 0-200 МОм
• Переменный ток: 0-20А
• Постоянный ток: 0-20А
• Тест непрерывности: ДА
• Проверка диода: ДА
