Универсальный тестер (81783)

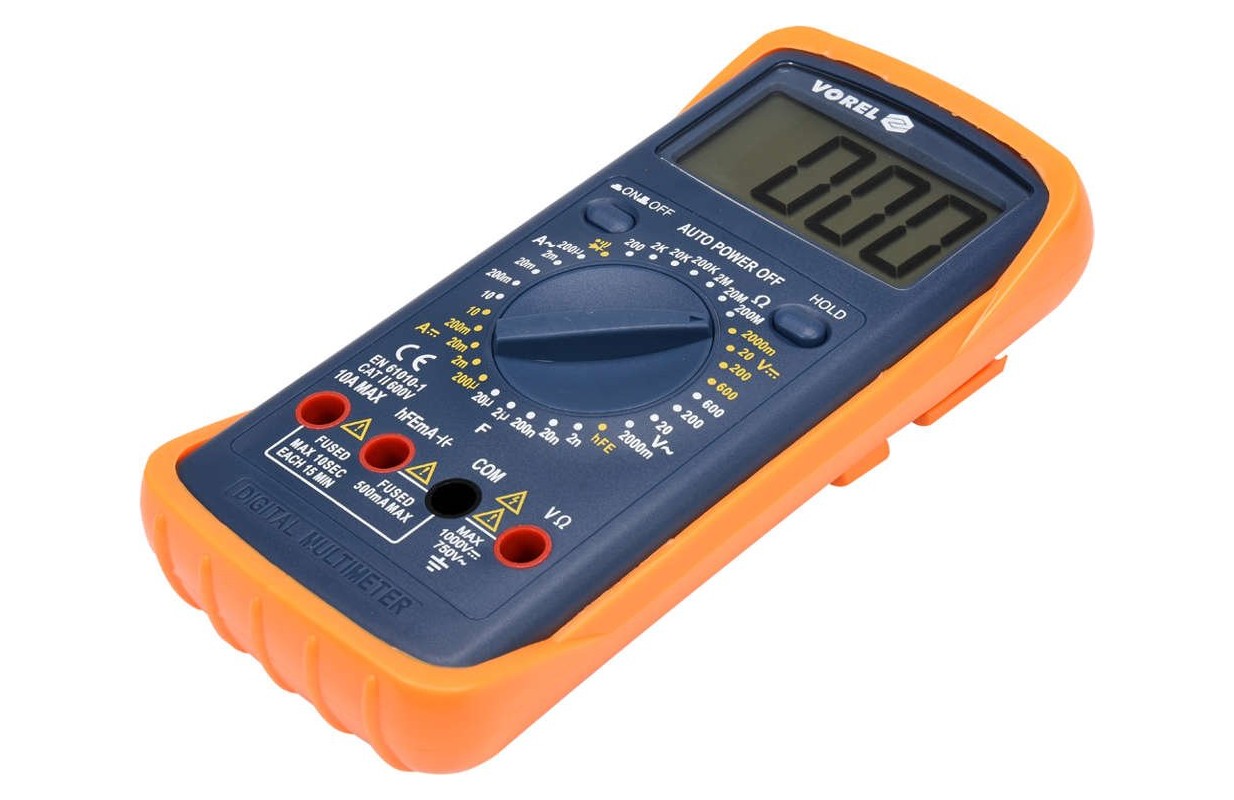

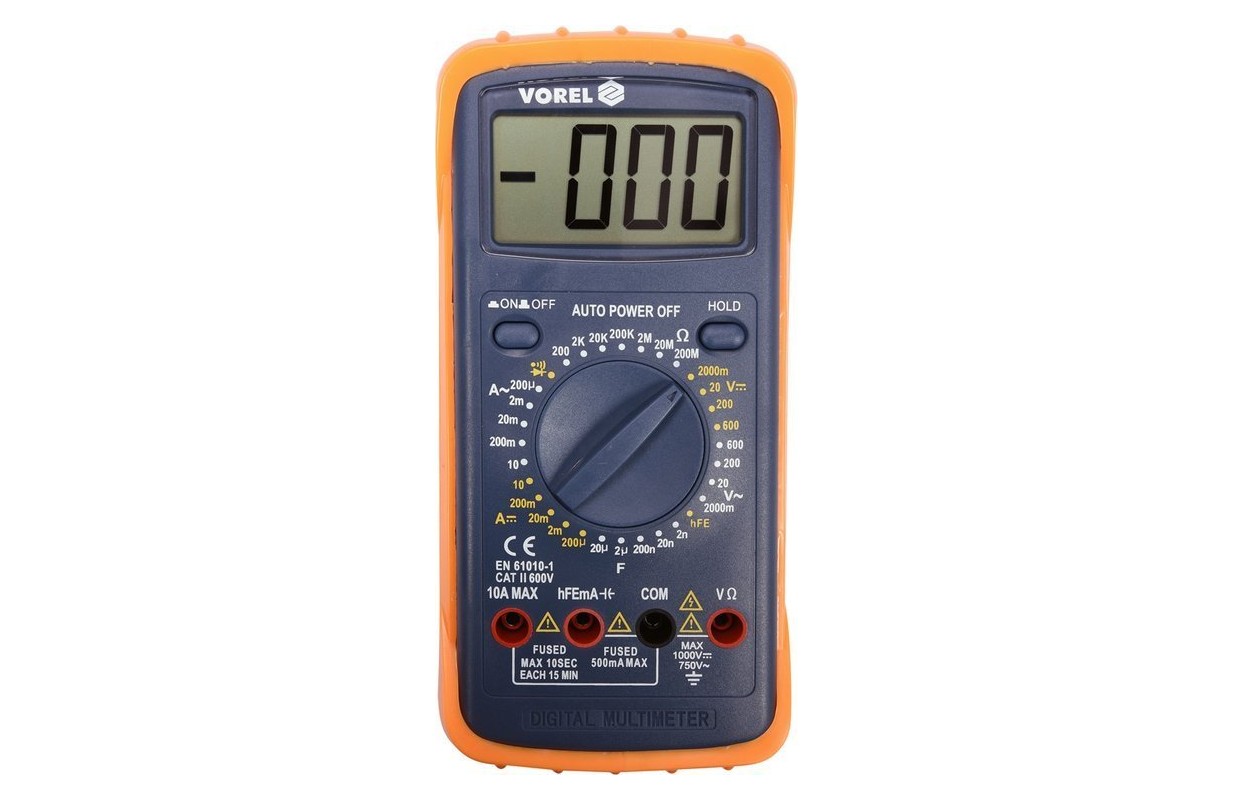

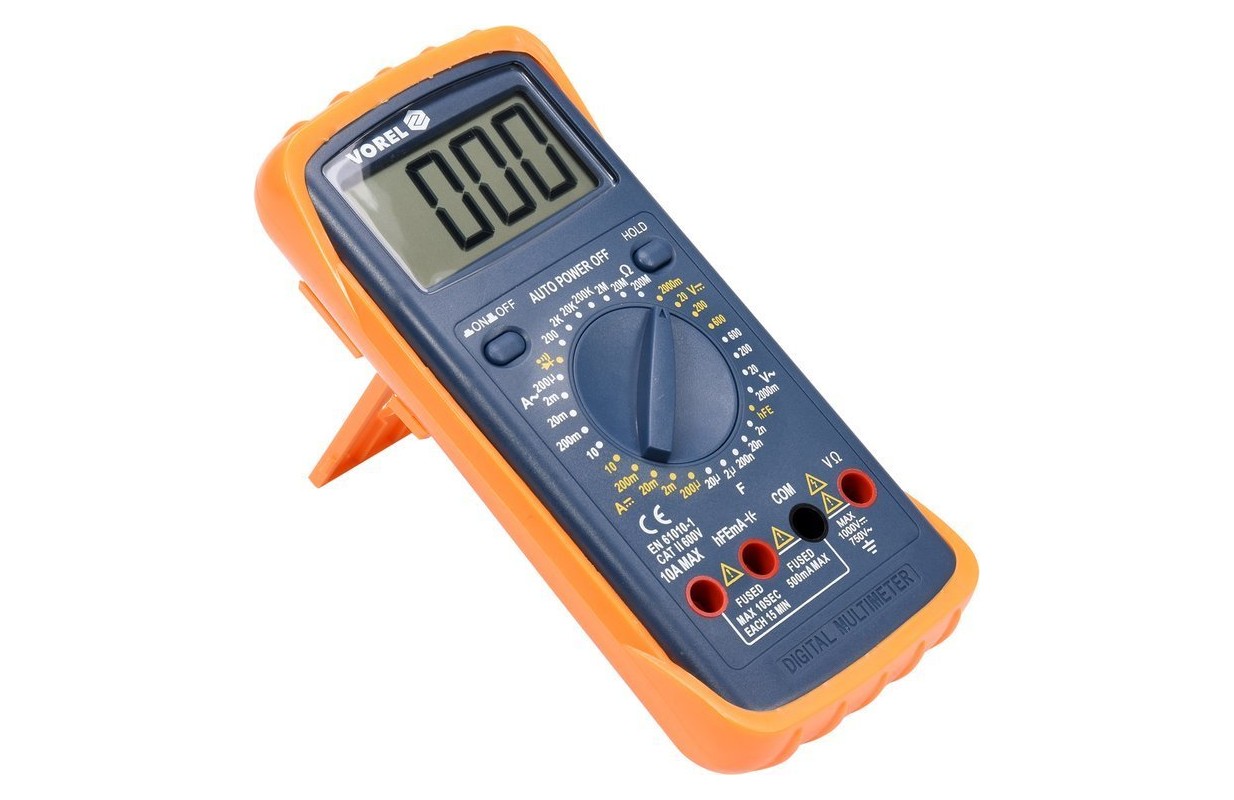

Универсальный измерительный прибор 81783 с ручным диапазоном для каждого измерения позволяет выполнять базовые и расширенные электрические измерения. Дополнительной защитой от механических повреждений является т.н. кобура - резиновый чехол, который надевается на корпус устройства.

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• измерение переменного напряжения: 0-600 В переменного тока
• Измерение напряжения постоянного тока: 0-600 В постоянного тока
• Измерение переменного тока: переменный ток 0-10A
• Измерение постоянного тока: постоянный ток 0-10 А
• измерение сопротивления: 0-200 МОм
• проверка диодов: I _F 1 мА, U _R 2,8 В
• проверка непрерывности: 0-30 Ом

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• измерение емкости конденсатора: 0-20 мкФ
• Тест транзистора hFe: 0-1000, встроенный тестовый разъем

ТОЧНОСТЬ ИЗМЕРЕНИЙ

Пример определения точности измерения переменного напряжения. Расчет результата измерения: 235 В

• Точность измерения измерителя 81783 для этого диапазона составляет: ±(1,2%+5), разрешение 1В
• расчет погрешности измерения по формуле: (результат измерения x 1,2%) + 5 x разрешение
• расчет: (235 х 1,2%) + 5 х 1 = 2,82 + 5 = 7,82 В

Результат с учетом погрешности измерения для показания 235В = 235±7,82В*

• результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12 ± 0,08
• результат с учетом погрешности измерения для индикации силы переменного тока: 8А = 8 ± 0,26А *

Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

* Измеритель 81783 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения переменного тока только для правильной синусоидальной формы волны.

ВСТРОЕННЫЕ ФУНКЦИИ

• DATA HOLD - сохранение текущего измеренного значения на дисплее

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 1999
• акустический сигнал при проверке целостности цепи на сопротивление ниже 30 Ом
• автоматическое переключение проверки диодов на проверку целостности цепи при сопротивлении цепи ниже 30 Ом (нет возможности настроить счетчик только на проверку диодов)

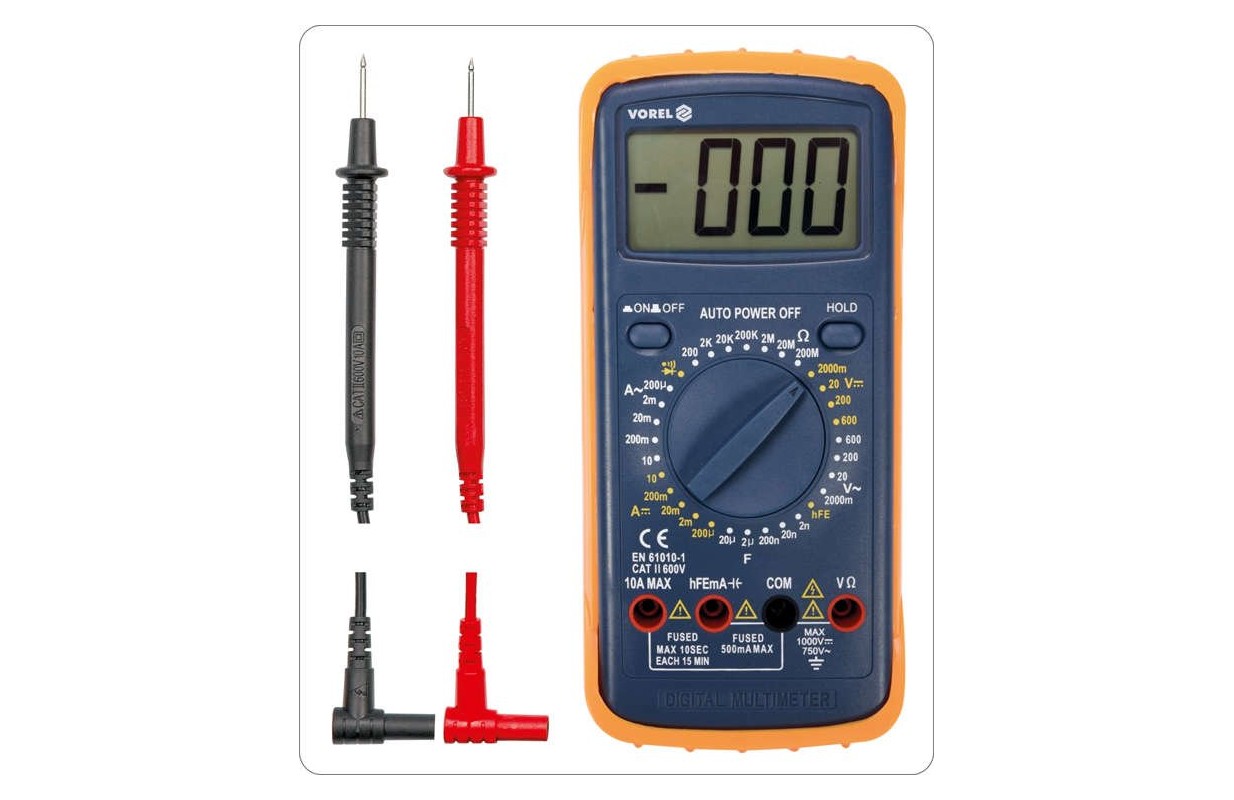

• измерительные зонды в комплекте
• конструкция с защитой от перегрузки
• корпус из материала ABS + т.н. чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений
• автоматическое отключение счетчика
• индикатор низкого заряда батареи
• питание: батарея 9В (6F22)

ВИЗУАЛЬНОЕ ОПИСАНИЕ

ВНИМАНИЕ

Если вы измеряете неизвестные значения ручным маховиком, делайте измерения последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат, иначе вы рискуете повредить прибор.
