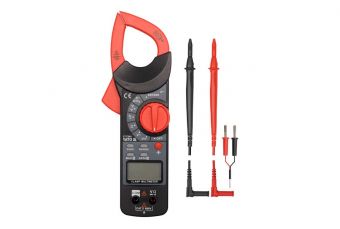

Цифровые измерительные клещи (YT-73091)

Универсальные токоизмерительные клещи YT-73091 с автоматическим диапазоном для большинства показаний позволяют выполнять основные электрические измерения. Счетчик оснащен измерительными клещами, позволяющими измерять силу переменного тока в одиночном проводе индукционным методом. Измерение происходит без отключения цепи или отключения ее от источника питания, и позволяет измерять гораздо больший ток, чем у обычных электросчетчиков.

ОСНОВНЫЕ ИЗМЕРЕНИЯ

• измерение переменного напряжения: 0-600 В переменного тока

• Измерение напряжения постоянного тока: 0-600 В постоянного тока
• Измерение переменного тока: переменный ток 0-600A

• измерение сопротивления: 0-20 МОм
• проверка диодов: I _F 1 мА, U _R 1,48 В
• проверка непрерывности: 0-120 Ом

ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

• измерение температуры: от -20 до 1000 ° C

ТОЧНОСТЬ ИЗМЕРЕНИЙ

Пример определения точности измерения переменного тока. Расчет результата измерения: 30А

• Точность измерения измерителя YT-73091 для этого диапазона составляет: ±(2,5%+5), разрешение 0,1А
• формула расчета погрешности измерения: (результат измерения x 2,5%) + 5 x разрешение
• расчет: (30 х 2,5%) + 5 х 0,1 = 0,75 + 0,5 = 1,25 А

Результат с учетом погрешности измерения для показания 30А = 30±1,25А*

• результат с учетом погрешности измерения для показания измерения переменного напряжения: 235В = 235±8,525В*
• результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,106В

Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

* Измеритель YT-73091 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения и переменного тока только для правильной синусоидальной формы волны.

ВСТРОЕННЫЕ ФУНКЦИИ

• AUTO - автоматическая настройка диапазона измерения. Если вы измеряете неизвестные значения ручным маховиком, делайте измерения последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат, иначе вы рискуете повредить прибор. Однако в случае мультиметра с функцией AUTO достаточно провести одно измерение, и мультиметр автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в режиме AUTO.
• ДИАПАЗОН - ручное изменение диапазона измерения. Полезная функция при проверке многих одинаковых компонентов с известным значением, например, ряда резисторов. Ручная установка диапазона значительно сократит время таких измерений
• ФУНК. - изменение режима измерения, например, с измерения температуры с °C на °F, переключение проверки диодов на проверку целостности цепи
• DATA HOLD - сохранение текущего измеренного значения на дисплее
• MAX HOLD - удержание максимального значения измерения на дисплее

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• ЖК-дисплей, максимальный отображаемый результат: 1999
• подсветка экрана
• акустический сигнал при проверке целостности цепи на сопротивление ниже 50 Ом
• проверка диодов и прозвонка цепи могут быть включены отдельно
• Зажимы открываются до 37 мм и позволяют измерять один провод с максимальным диаметром 37 мм.
• в комплект входят измерительные щупы и чехол
• конструкция с защитой от перегрузки
• автоматическое отключение счетчика
• индикатор низкого заряда батареи
• питание: две батарейки 1,5В (ААА)

ВИЗУАЛЬНОЕ ОПИСАНИЕ

ВНИМАНИЕ

Измерение тока токоизмерительными клещами выполняется только на одном проводнике, одиночном проводнике. Зажатие зажима на многожильном кабеле без изоляции одной жилы покажет неправильный результат или нулевое протекание тока.

Параметры

• Автоматический диапазон: ДА
• Измерение напряжения переменного тока: 0-600 В
• Измерение напряжения постоянного тока: 0-600 В
• Измерение сопротивления: 0-20 МОм
• Измерение температуры: от -20 до 1000°C
• Переменный ток: 0-600А
• Тест непрерывности: ДА
• Проверка диода: ДА
