Описание
КАБЕЛЬНЫЙ ЛОКАТОР И ТЕСТЕР СЕТЕВЫХ КАБЕЛЕЙ RJ11 RJ45, УСТОЙЧИВЫЙ К ПОМЕХАМ
Метка
Ято
Символ
ИТ-73137
Серия
ГРЭ
Размеры
63x134x31 (передатчик), 40x200x32 (приемник) мм
Материал
ПРЕСС
Приложение
для проверки и определения местоположения кабелей
Лазер
НЕТ
Диапазон рабочих температур
-10~+40°С
Температура хранения
-10~+40°С
Электропитание
батарея
Тип батареи
3x1,5 В; ААА (передатчик), 9В; 6Ф22 (ствольная коробка)

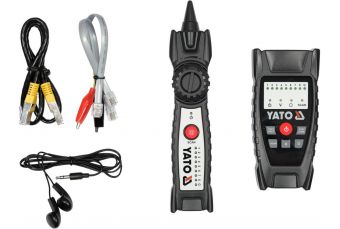

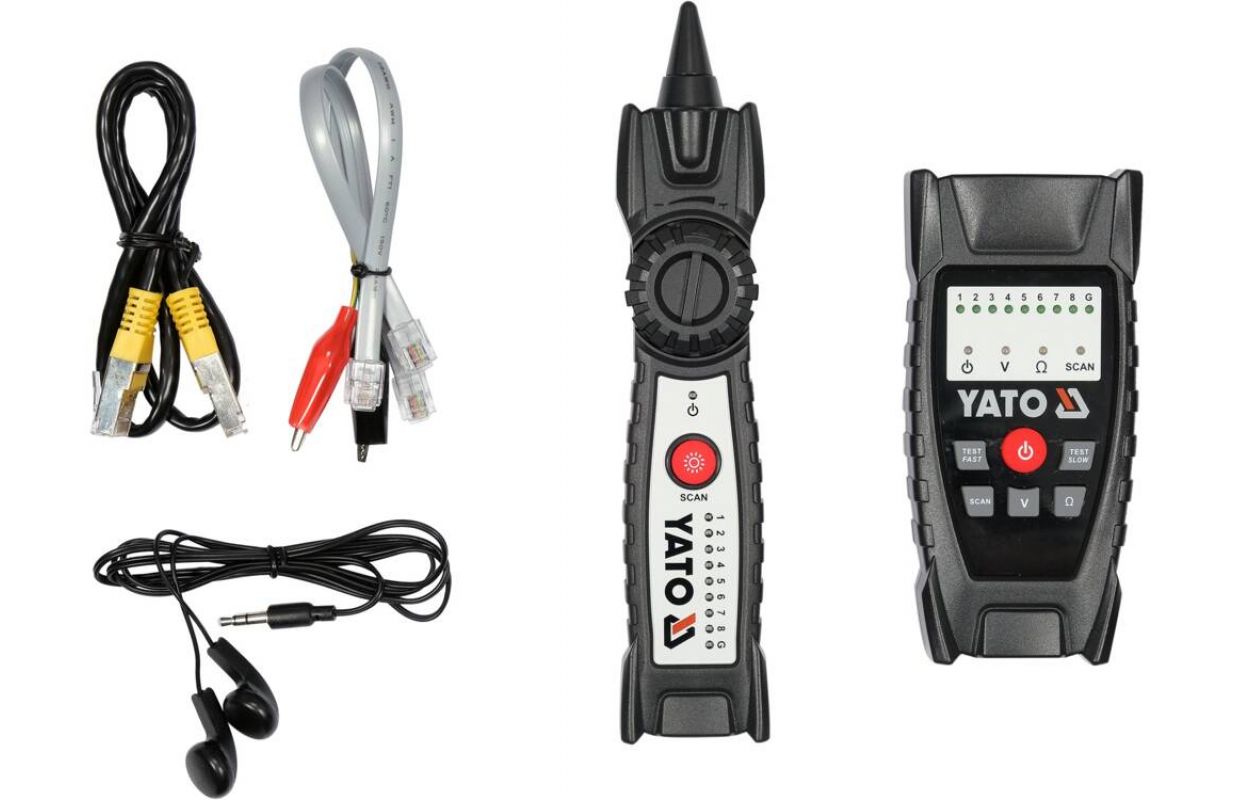

Содержимое набора
Передатчик, приемник
Масса
138 (передатчик), 120 (приемник) г
Выделительный шрифт
СВЕТОДИОД
Функции
определение местоположения и прокладки провода, определение места обрыва провода, проверка порядка соединений в кабеле RJ45, проверка напряжения телефонной линии,
Функция фонарика
ДА
Относительная влажность при эксплуатации Rh
10-95%
Индикатор низкого заряда батареи
Да
Продолжение функций
проверка полярности напряжения на телефонной линии, проверка наличия короткого замыкания, регулировка чувствительности/громкости слежения
Дальность передачи сигнала
> 1 км
Кабельный локатор YT-73137 представляет собой устройство для контроля и определения местоположения кабелей. Он используется для прокладки провода в стене, идентификации сетевого кабеля в серверной, обнаружения обрыва электропроводки автомобиля, проверки порядка соединений в кабеле RJ-45 и проверки состояния телефонной линии.

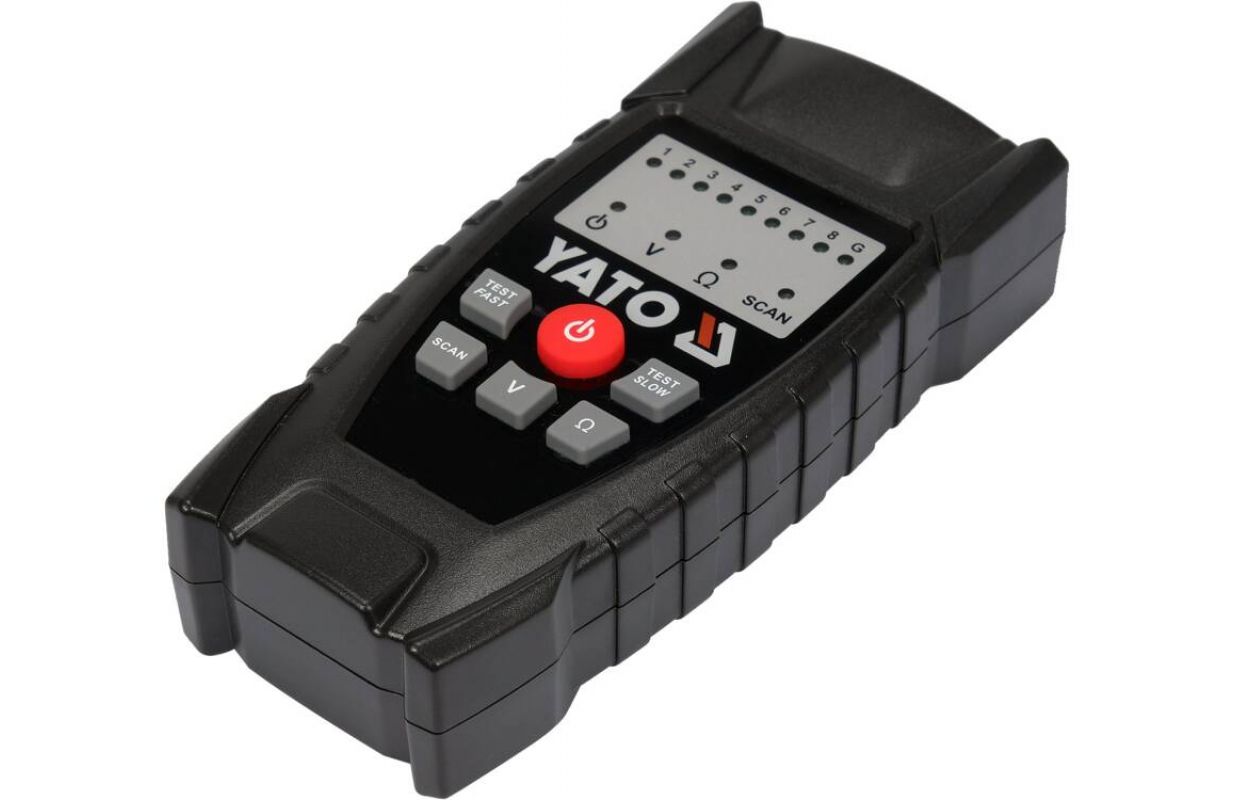

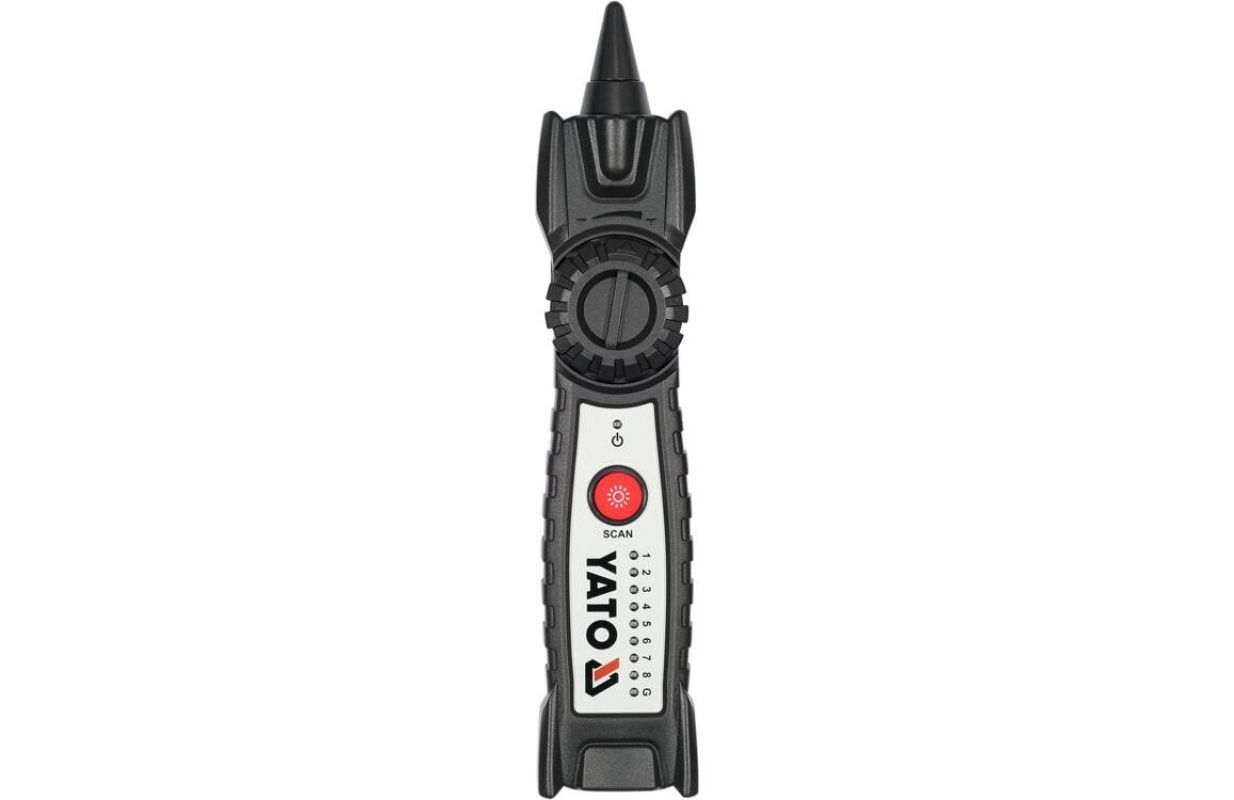

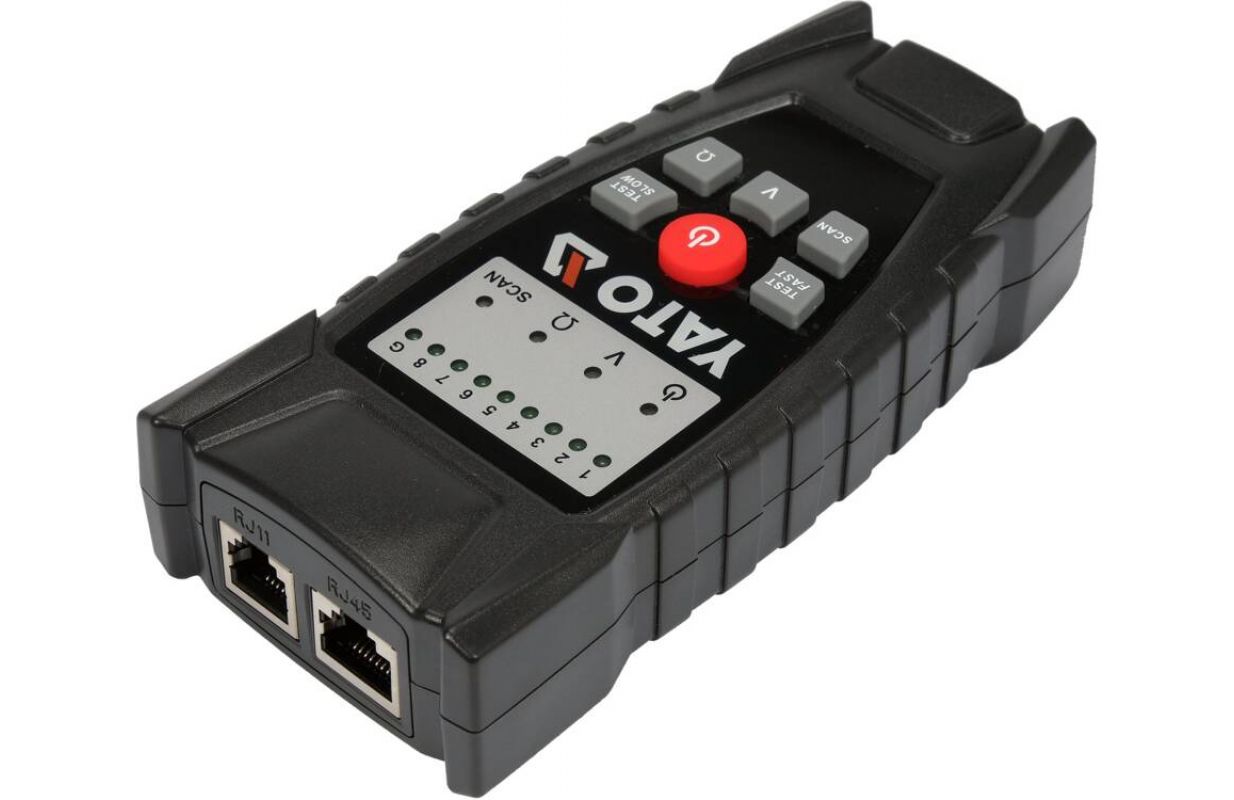

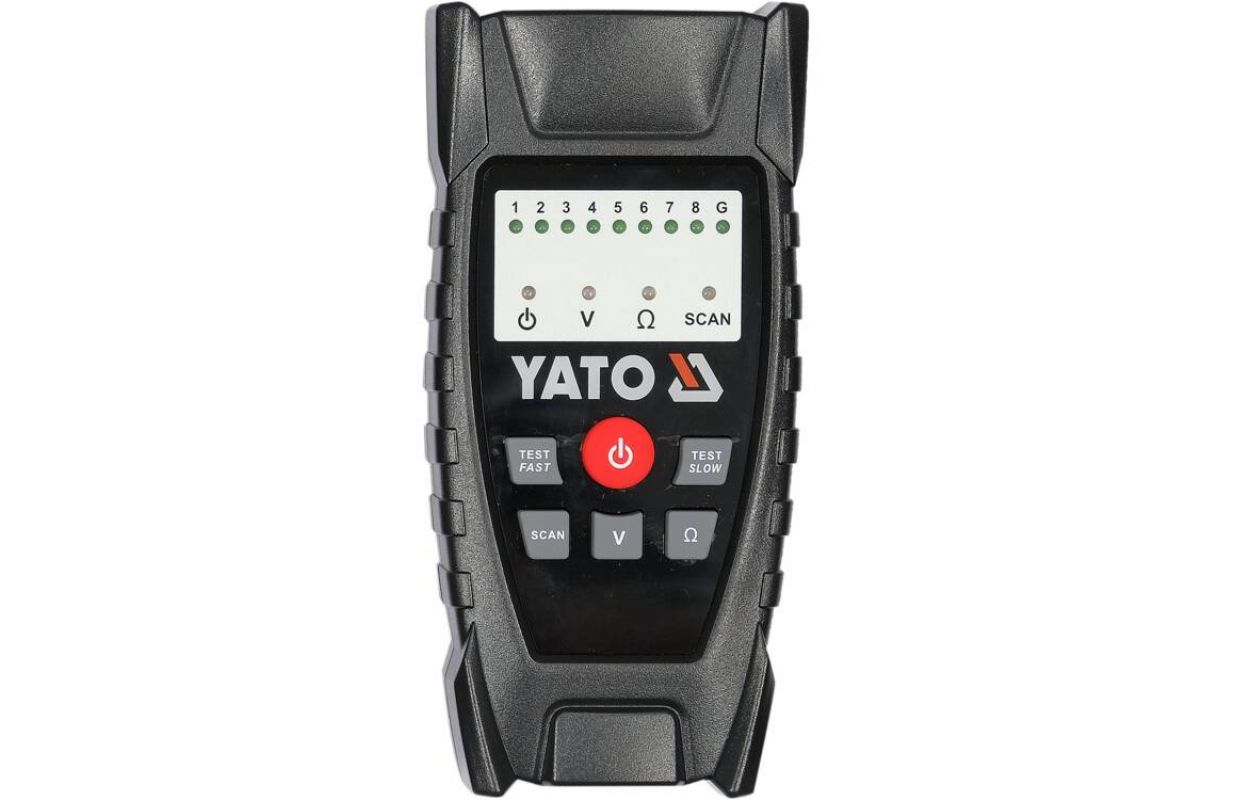

Он состоит из двух устройств: передатчика и приемника. Передатчик подключается к искомому проводу и затем, после включения функции SCAN, передает сигнал с частотой, известной приемнику. Приемник может перехватывать сигнал по беспроводной сети на расстоянии до нескольких сантиметров* от искомого кабеля.
Устойчив к помехам. Сигнал, принимаемый приемником, преобразуется в звук без шума и потрескивания. Мощность передатчика позволяет передавать сигнал по кабелю на расстояние не менее 1 километра. Встроенный разъем в ресивере позволяет подключить, например, наушники, входящие в комплект.
Материал корпуса: АБС-пластик
Регулировка чувствительности/громкости отслеживания сигнала
Размеры и вес передатчика: 63 x 134 x 31 мм / 138 г
Размеры и вес ствольной коробки: 40 x 200 x 32 мм / 120 г
Питание передатчика: 3 батарейки AAA - 1,5 В
Питание приемника: 6F22 - батарея 9В
Индикация низкого заряда батареи
Функции:
Расположение и прокладка кабеля
Место обрыва кабеля
проверка порядка соединений в кабеле RJ45
Контроль напряжения телефонной линии
Проверка полярности напряжения на телефонной линии
Проверка на наличие короткого замыкания
Размещение кабелей в стенах, в том числе: в целях безопасности это должно выполняться без сетевого напряжения, присутствующего в искомом кабеле.
* Приемник улавливает более сильный сигнал, если один из зажимов-крокодилов кабеля передатчика подключен к земле. Заземлением может быть как заземляющий провод в домашней установке, так и, если нет других вариантов, также касание нашего тела полом. Внутренние испытания подтвердили прием сигнала, передаваемого по кабелю, с расстояния 15 см от приемника (измерение без каких-либо препятствий между приемником и кабелем).
