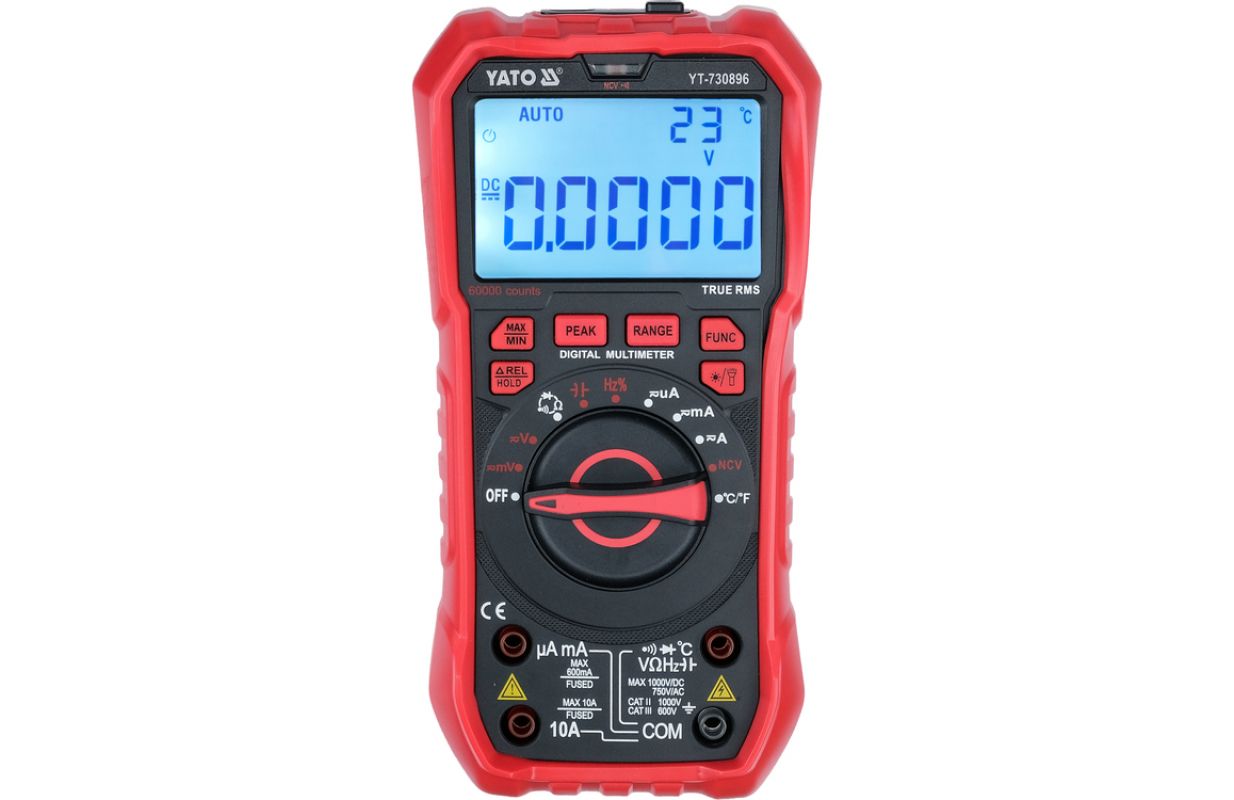

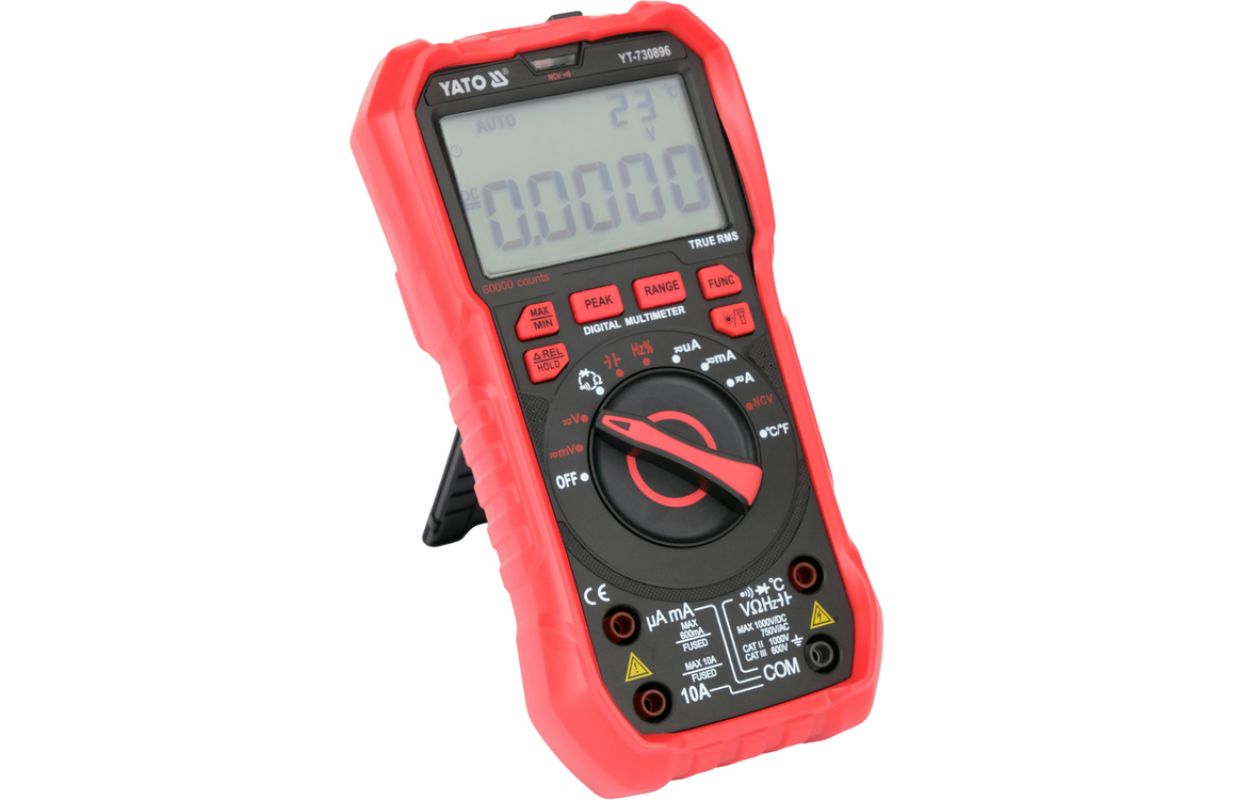

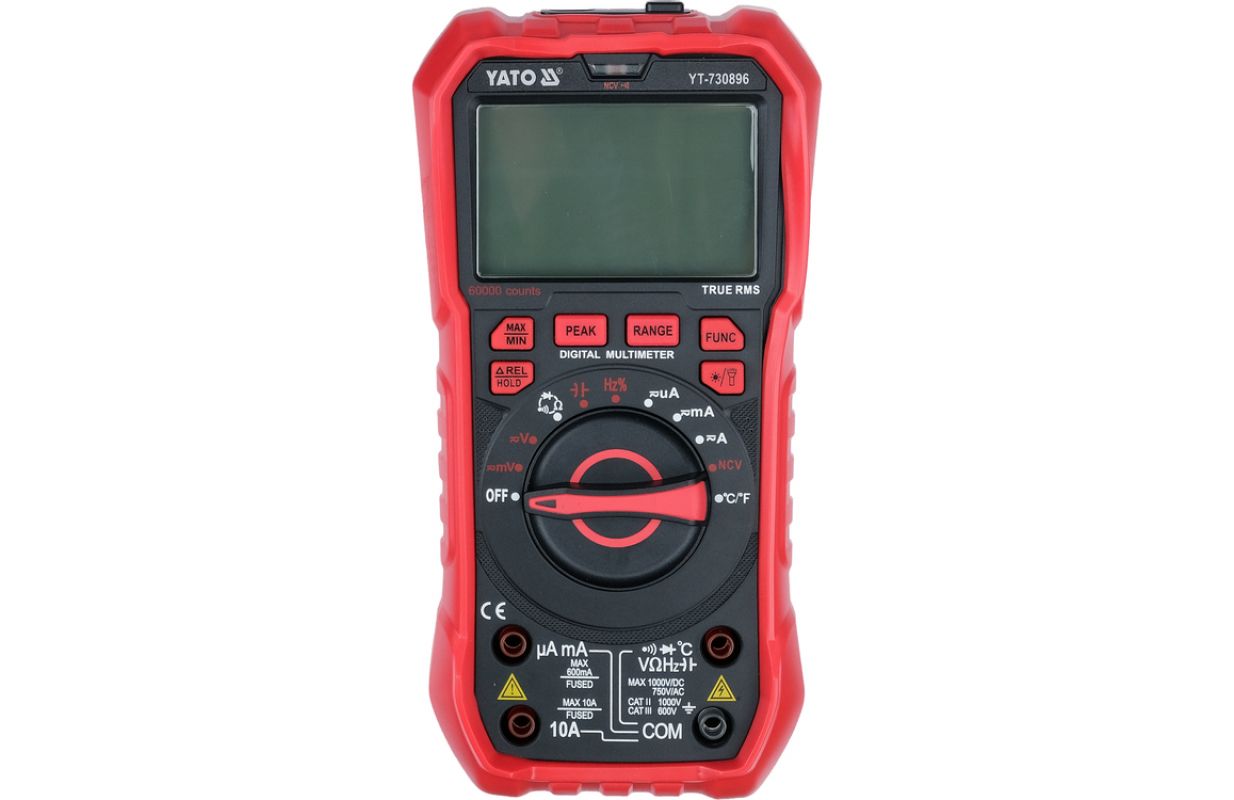

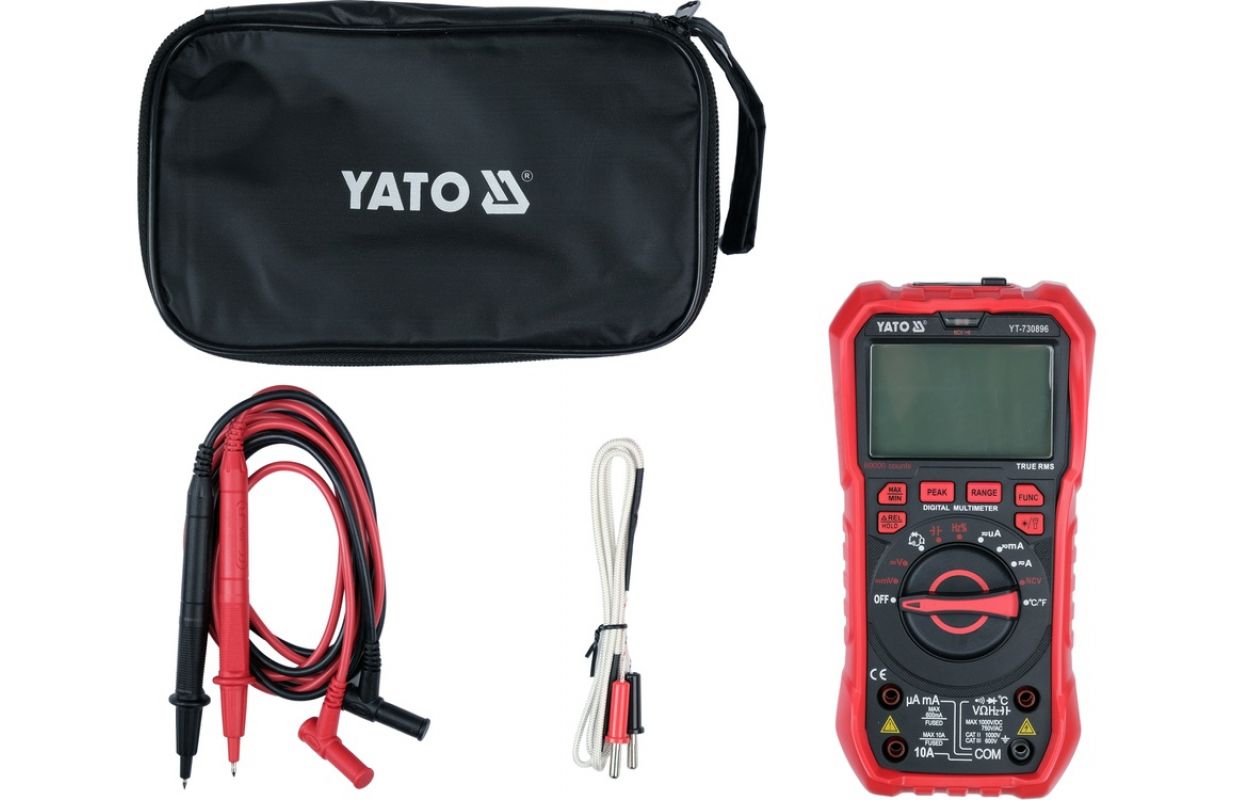

Universālais mērītājs ar TRUE RMS funkciju un automātisku diapazona izvēliŠis ir uzlabots mērīšanas instruments, kas paredzēts precīzai elektrisko instalāciju, elektronisko shēmu un rūpniecisko ierīču diagnostikai. Skaitīšana līdz 60000 cipariem ļauj precīzi nolasīt pat nelielas parametru izmaiņas, bet plašais funkciju klāsts ļauj veikt gan pamata, gan uzlabotus elektrisko lielumu mērījumus.
Liels daudzfunkcionāls LCD displejs ar divu mērīto vērtību vienlaicīgu attēlošanu, automātiska ekrāna apgaismojums un apgaismoti mērīšanas ligzdas ievērojami uzlabo darba komfortu sarežģītos apgaismojuma apstākļos. Virkne funkciju, kas atvieglo mērījumus, un plašs mērījumu diapazons, kā arī darba ātrums un rūpnieciskā precizitāte tiks novērtēti gan elektronikas speciālistu, gan elektriķu, kā arī mājas meistaru vidū. Izturīga apvalka ar pret slīdēšanas PVC aizsargapvalku palielina lietošanas drošību un aizsargā ierīci no izslīdēšanas no rokām un mehāniskiem bojājumiem, bet silikona izolētie mērīšanas vadi nodrošina augstu izturību un pretestību paaugstinātām temperatūrām.
Pamati mērījumi:- maiņstrāvas spriegums: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
- tiešstrāvas spriegums: D.C. 0-1000 V
- maiņstrāvas strāva: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
- tiešstrāvas strāva: D.C. 0-10 A
- pretestība: 0-60 MΩ
- diode testēšana: IF 1,8 mA, UR 3,2 V
- ķēdes nepārtrauktības tests: 0-50 Ω
Papildu mērījumi:- kondensatora kapacitāte: 0-60 mF
- frekvence: 0-25 MHz
- temperatūra: -20 līdz 1000°C
- bezkontakta maiņstrāvas sprieguma noteikšana: NCV
- pīķa sprieguma mērījums: PEAK VALUE
Mērījumu precizitāte:Precizitātes noteikšanas piemērs maiņstrāvas sprieguma mērījumam AC. Aprēķini mērījuma rezultātam: 235 V.
YT-730896 mērītāja mērījumu precizitāte šim diapazonam ir: ±(0,8% + 10), izšķirtspēja 0,01 V. Mērījumu kļūdas aprēķinu formula: (mērījuma rezultāts x 0,8%) + 10 x izšķirtspēja. Aprēķini: (235 x 0,8%) + 10 x 0,01 = 1,88 + 0,1 = 1,98 V. Faktiskais rezultāts, ņemot vērā mērījumu kļūdu, 235 V = 235 ± 1,98 V.
Rezultāts, ņemot vērā mērījumu kļūdu, 12 V = 12 ± 0,011 V. Rezultāts, ņemot vērā mērījumu kļūdu, 8 A = 8 ± 0,17 A. Tabula ar izšķirtspēju un precizitāti šim mērījumam atrodama lietošanas instrukcijā.
Funkcijas:- TRUE RMS - mērītājs attēlo patieso efektīvo maiņstrāvas sprieguma/strāvas vērtību; atšķirībā no vidējo vērtību mērītājiem, ierīces ar TRUE RMS rāda pareizu vērtību ne tikai sinusoīdu signāliem, bet arī deformētiem sinusoīdu signāliem.

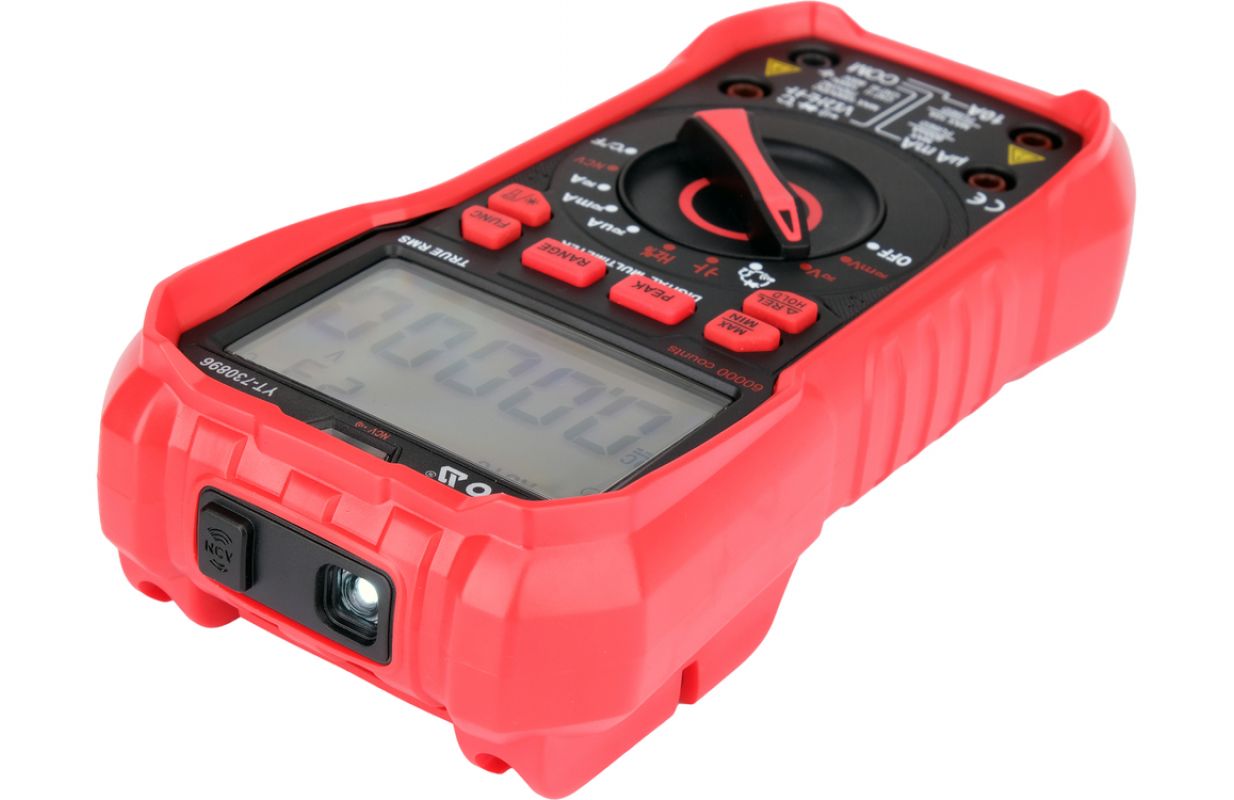

- NCV - bezkontakta maiņstrāvas sprieguma noteikšana indukcijas metodē; mērītājs nosaka sprieguma klātbūtni izolētā vadā, izmantojot NCV sensoru ierīces priekšējā panelī.
- AUTO - automātiska mērījumu diapazona iestatīšana; tiek aktivizēta pēc noklusējuma.
- RANGE - manuāla mērījumu diapazona maiņa, noderīga, pārbaudot daudzus identiskus komponentus.
- REL - funkcija, kas nullē displeju un pieņem redzamo vērtību kā atsauces līmeni.
- FUNC - mērījumu režīma maiņa, piemēram, no AC sprieguma mērījuma uz DC.
- MAX/MIN - maksimālās vai minimālās vērtības saglabāšana no pašreizējā mērījuma.
- PEAK - pīķa vērtība maiņstrāvas sprieguma un strāvas mērījumiem.
- HOLD - pašreizējā mērītā vērtība tiek saglabāta displejā.
Papildu informācija:- LCD displejs, maksimālais attēlotais rezultāts: 60000.
- Ekrāna apgaismojums ar gaismas sensoru.
- Mērīšanas ligzdas apgaismojas pēc šī mērījuma izvēles.
- Troksnis un gaismas signāls ķēdes nepārtrauktības testā pretestībai zem 50 Ω.
- Iespēja atsevišķi aktivizēt diode un ķēdes nepārtrauktības testus.

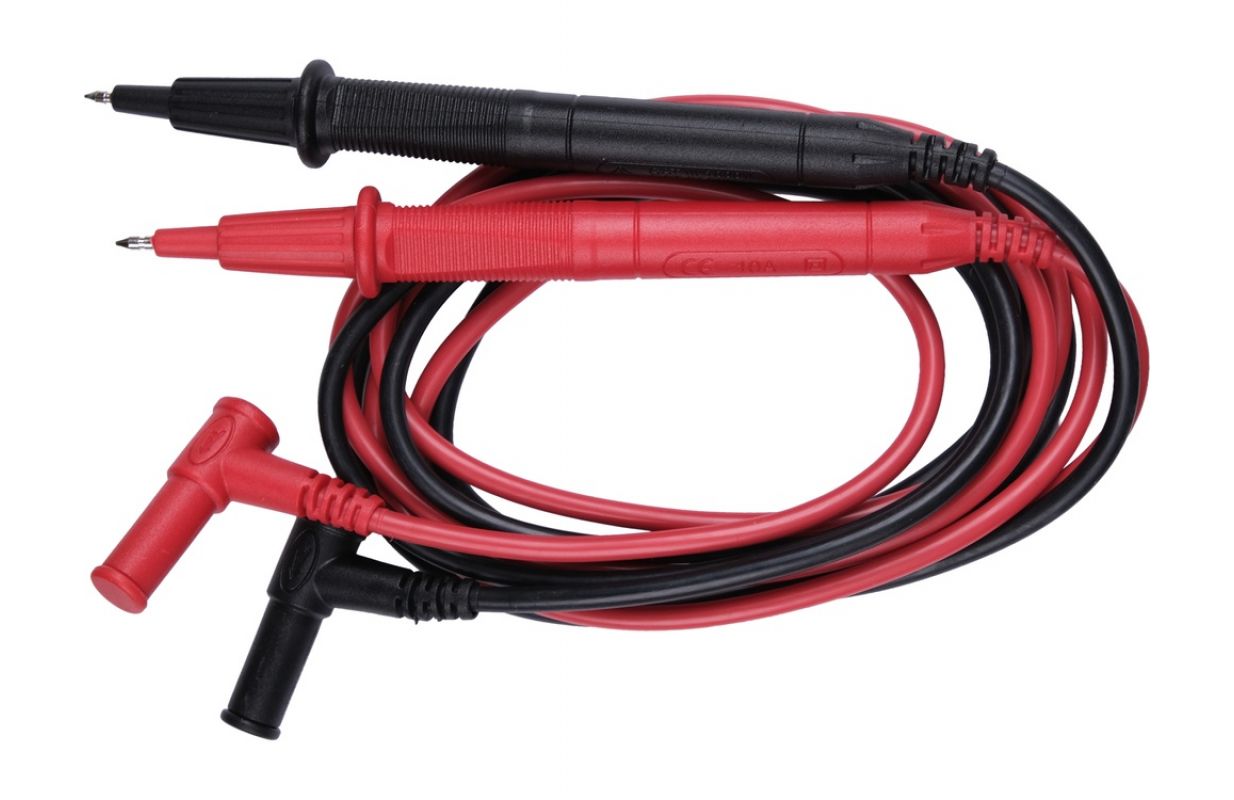

- Mērīšanas zondēm ir garums 13 cm.
- Vadu garums kopā ar zondēm: 130 cm.
- Vadu diametrs kopā ar izolāciju: 3,5 mm.

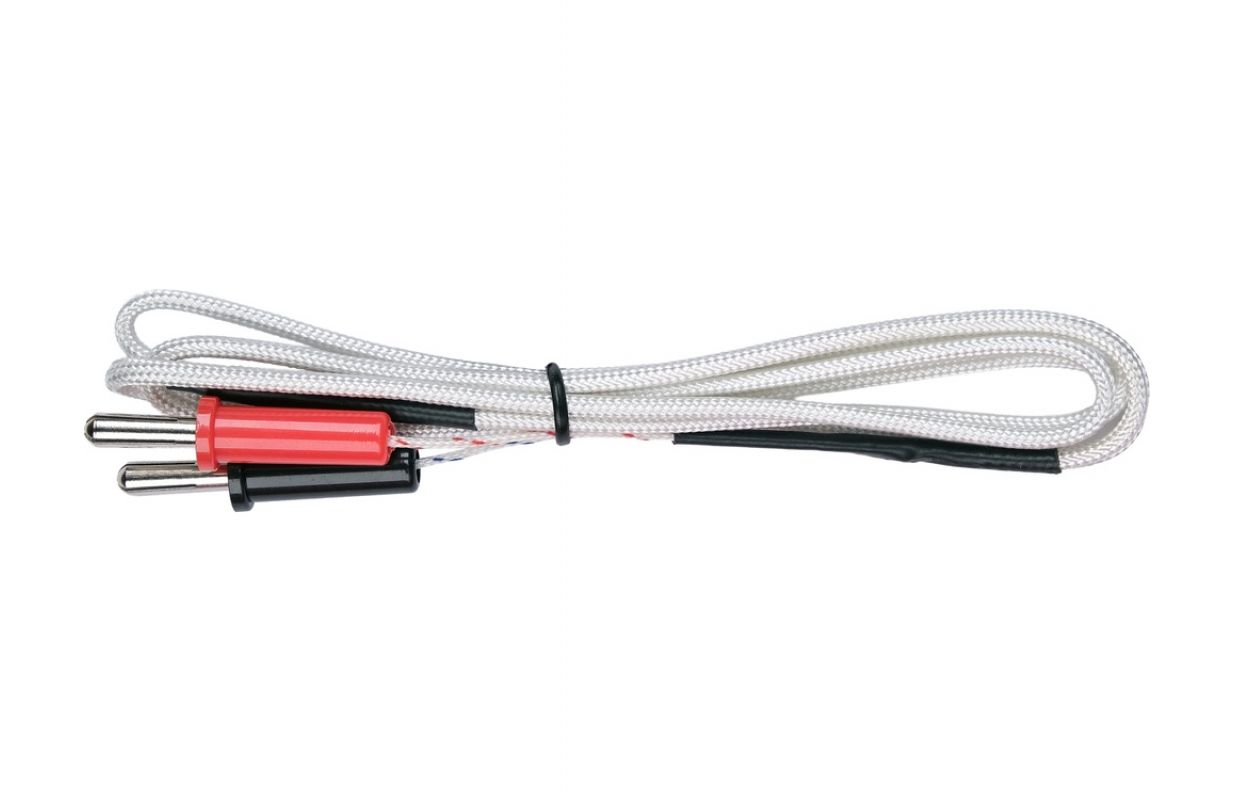

- Punktveida zonde temperatūras mērīšanai.
- Uzbūve ar pārslodzes aizsardzību.
- ABS plastmasas korpuss.
- Automātiska izslēgšanās pēc 15 minūtēm bezdarbības.
- Zema akumulatora līmeņa indikators.

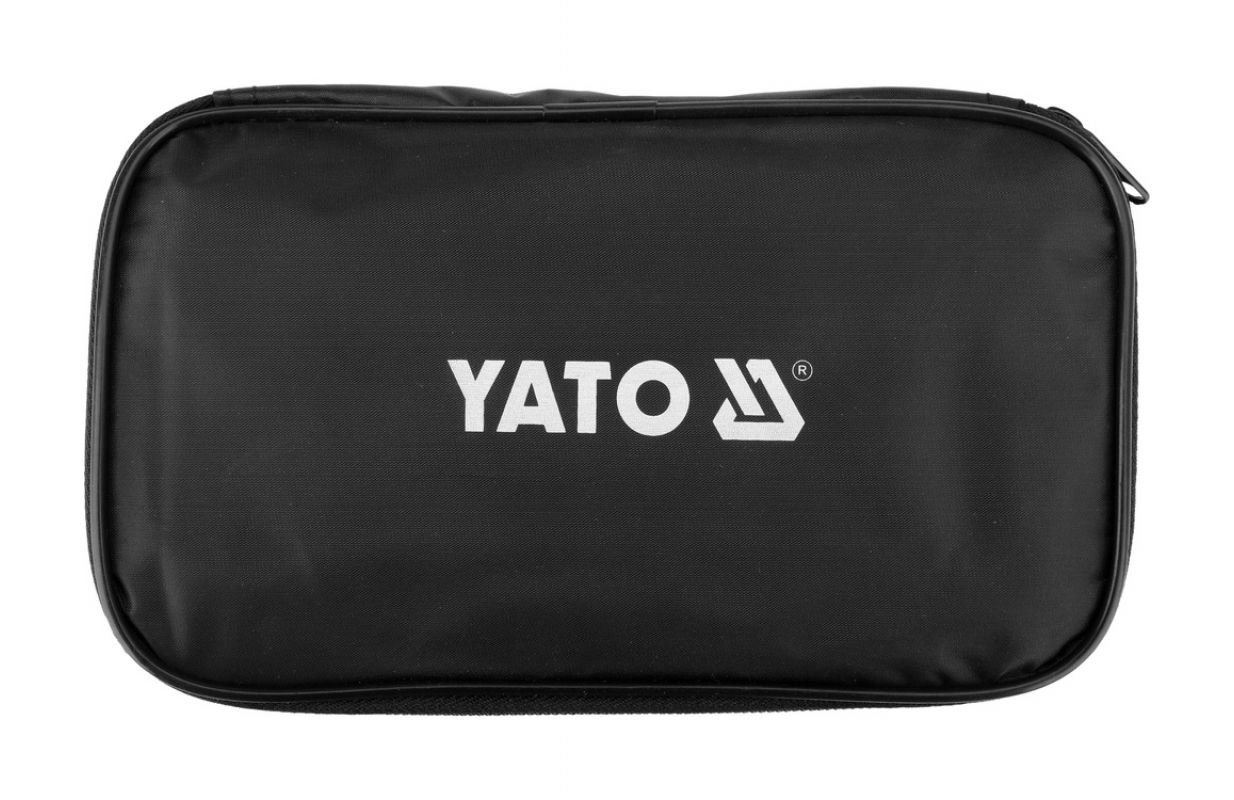

- Mīksts aizsargapvalks ar rāvējslēdzēju.
- Barošana: 3 baterijas 1,5 V (AAA).
