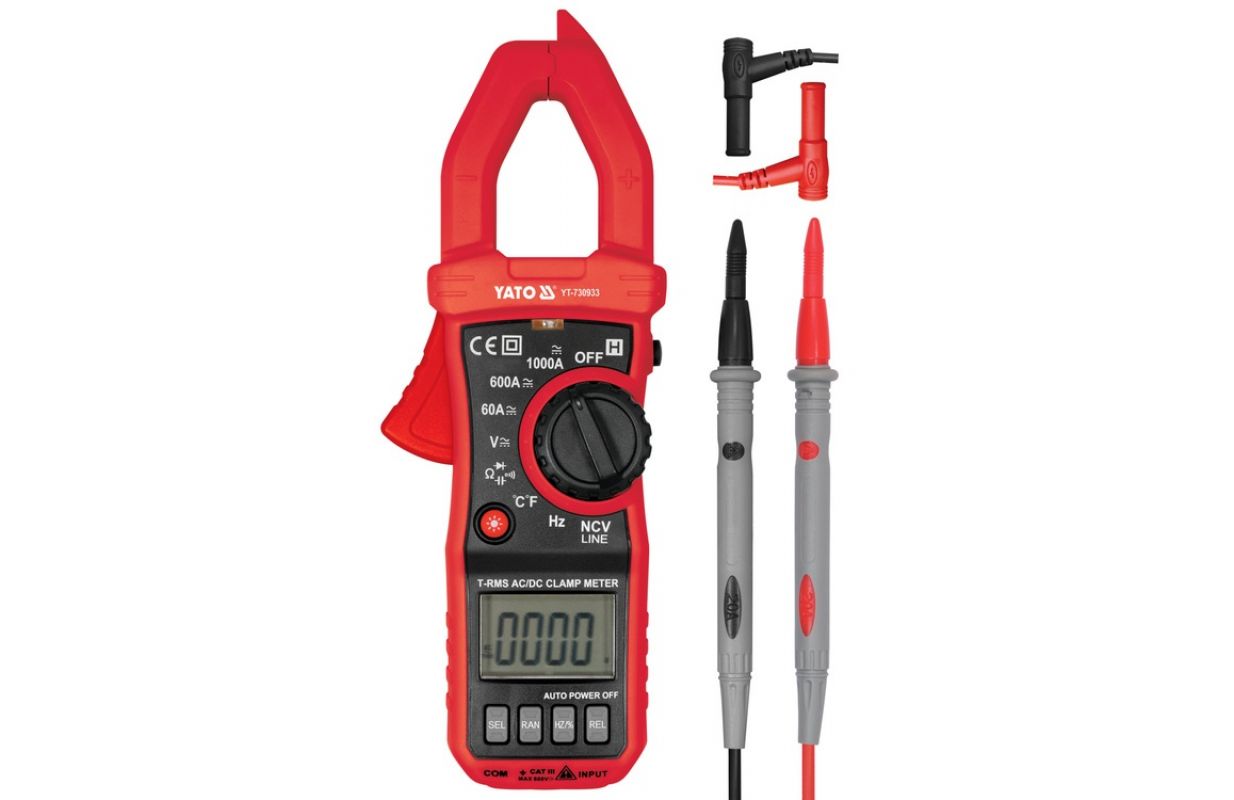

Elektriskās Universāls skavu mērītājs ar TRUE RMS funkciju AC/DC 10мA-1000A (YT-730933)

YT-730933
TRUE RMS MAIŅSTRĀVAS/LĪDZSTRĀVAS SKAVAS MĒRĪTĀJS 10MA - 1000A
Zīmolu
Yato
Simbols
YT-730933
Maiņstrāvas sprieguma mērīšana
0-750 V a.c.
Tieša sprieguma mērīšana
0-1000 V d.c.
AC
0-1000 A
DC
0-1000 A
Pretestības mērīšana
0-60 MΩ
Kapacitātes mērīšana
0-100 mF
Frekvences mērīšana
0-10 MHz
Temperatūras mērīšana
-30~+1000°C
Nepārtrauktības pārbaude
0-50 Ω
Vadīšanas tests
jā
Diodes tests
JĀ
Akumulatora pārbaude
jā
Maksimālās vērtības reģistrēšana
jā
Bezkontakta maiņstrāvas sprieguma noteikšana NCV
jā
Dimensijas
194x75x35 mm
Materiāls
ABS
maks. skavas atvēršana
25 mm
Maksimālais stieples diametrs mērīšanai ar skavu
25 mm
Displeja tips
LCD
Displeja diapazons
6000
LED fona apgaismojums
JĀ
Skaņas signāls
jā
Automātiskā diapazona mērīšana
jā
Automātiska izslēgšanās
15 min
Datuma aizturēšana
jā
Iztveršanas frekvence
3 reizes sekundē
PATIESS RMS
jā
Zibspuldzes funkcija
JĀ
Akumulatora barošanas avots
Akumulatora tips
3x1,5V; AAA
Zema akumulatora indikators
jā
Darba temperatūras diapazons
0~40 °C
Relatīvais darba mitrums Rh
< 75 %
Uzglabāšanas temperatūra
-10~+50°C
Svars
0,2 kg
Lietojumprogrammu
Elektriskās Universāls skavu mērītājs ar TRUE RMS funkciju, ar automātisku un manuālu diapazonu. Tas ļauj veikt pamata un progresīvus elektrisko daudzumu mērījumus. Izmantojot mērīšanas skavas, jūs varat izmērīt gan līdzstrāvu, gan maiņstrāvu diapazonā no 10 mA līdz 1000 A. Mērījums tiek veikts bez nepieciešamības atvienot ķēdi vai atvienot to no strāvas avota. Skaitītājs ļauj izmērīt ievērojami lielāku strāvu nekā parastie elektrības skaitītāji. Testa zondes vadiem ir silikona, elastīga un augstas temperatūras izturīga izolācija. Pamata mērījumi: Maiņstrāvas sprieguma mērīšana: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
Līdzstrāvas sprieguma mērīšana: D.C. 0-1000 V
Maiņstrāvas mērīšana: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
Līdzstrāvas mērīšana: D.C. 0-1000 A
pretestības mērīšana: 0-60 MΩ
diodes tests: IF 2 mA, UR 3,2 V
nepārtrauktības pārbaude: 0-50 Ω
Papildu mērījumi: kondensatora kapacitātes mērīšana: 0-100 mF
frekvences mērīšana: 0-10 Mhz
temperatūras mērīšana: -30 līdz 1000 °C
bezkontakta maiņstrāvas sprieguma noteikšana: NCV
ieejas strāvas mērīšana
fāzes klātbūtnes mērīšana (zondes funkcija)
Mērījumu precizitāte: Maiņstrāvas mērīšanas precizitātes noteikšanas piemērs. Aprēķini mērījumu rezultātam: 30 A YT-730933 skaitītāja mērījumu precizitāte šim diapazonam ir: ±(2,5%+10), izšķirtspēja 0,01 A
mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 2%) + 30 x izšķirtspēja
aprēķini: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A
Faktiskais rezultāts, ņemot vērā mērījuma kļūdu 30 A rādījumam = 30 ± 0,85 A. rezultāts, ņemot vērā maiņstrāvas sprieguma mērījumu indikācijas mērījuma kļūdu: 235 V = 235 V = 235 ± 2,85 V
rezultāts, ņemot vērā līdzstrāvas sprieguma mērījumu indikācijas mērījumu kļūdu: 12 V = 12 ± 0,146 V
Tabulu ar konkrētā mērījuma izšķirtspēju un precizitāti var atrast lietotāja rokasgrāmatā. Iebūvētās funkcijas: TRUE RMS - skaitītājs ar šo funkciju parāda maiņstrāvas vai strāvas patieso efektīvo vērtību. Atšķirībā no vidējiem skaitītājiem, ierīces ar TRUE RMS parāda pareizo vērtību ne tikai sinusoidālai viļņu formai, bet arī izkropļotām sinusoidālām viļņu formām, piemēram, augstākām harmonikām vai kvadrātveida vai trīsstūrveida viļņu formām. Obligāta funkcija visur, kur ķēdē ir komutācijas barošanas avoti, motora invertora piedziņas, HVAC instalācijas utt.
NCV - maiņstrāvas sprieguma bezkontakta noteikšana, izmantojot induktīvo metodi. Skaitītājs nosaka sprieguma klātbūtni izolētā vadā, tas var norādīt arī fāzes vadu.
LINE - maiņstrāvas sprieguma kontaktu noteikšana, darbojas kā tradicionāls testeris. Pēc mērīšanas zondes ievietošanas kontaktligzdas caurumā fāzes klātbūtnes gadījumā displejā parādīsies četras līnijas, iedegsies signāla diode un tiks izstarots periodisks skaņas signāls.
AUTO - automātiska mērījumu diapazona regulēšana. Mērot nezināmas vērtības, izmantojot skaitītāju ar manuālu diapazona regulēšanu, izmantojot pogu, mērījumi jāveic secīgi no lielākā diapazona līdz visprecīzākajam. Pretējā gadījumā mēs riskējam sabojāt ierīci. Tomēr multimetra ar AUTO funkciju gadījumā pietiek ar vienu mērījumu, un skaitītājs automātiski atradīs optimālo diapazonu. Pēc noklusējuma skaitītājs tiek iedarbināts režīmā AUTO režīmā.
RAN - mērījumu diapazona manuāla maiņa
DATA HOLD - pašlaik izmērītās vērtības saglabāšana displejā
INR - sākuma strāvas mērīšana, izmantojot mērīšanas skavas. Skaitītājs izmērīs sākuma strāvu 80 ms pēc ierīces iedarbināšanas.
Papildus informācija:LCD displejs, maksimālais parādītais rezultāts: 6000
ekrāna fona apgaismojums un skavas mērīšanas lauks
skaņas signāls nepārtrauktības testā, ja pretestība ir mazāka par 50Ω,
skavas atvērtas līdz 25 mm
mērīšanas zondes 14 cm garas
kabeļa garums ar zondēm: 103 cm
kabeļa diametrs ar izolāciju: 3,6 mm
vāks iekļauts komplektā
dizains ar aizsardzību pret pārslodzi
automātiska skaitītāja izslēgšanās pēc 15 minūšu neaktivitātes
iespēja izslēgt ierīces automātisko izslēgšanas režīmu
zems akumulatora indikators
barošanas avots: trīs 1,5 V (AAA) baterijas
Piezīme! Strāvas intensitātes mērīšana, izmantojot skavu skaitītājus, tiek veikta tikai un vienīgi uz viena serdeņa, viena vada. Skavas piestiprināšana pie daudzdzīslu kabeļa, neizolējot vienu serdi, parādīs nepareizu rezultātu vai nulles strāvas plūsmu
