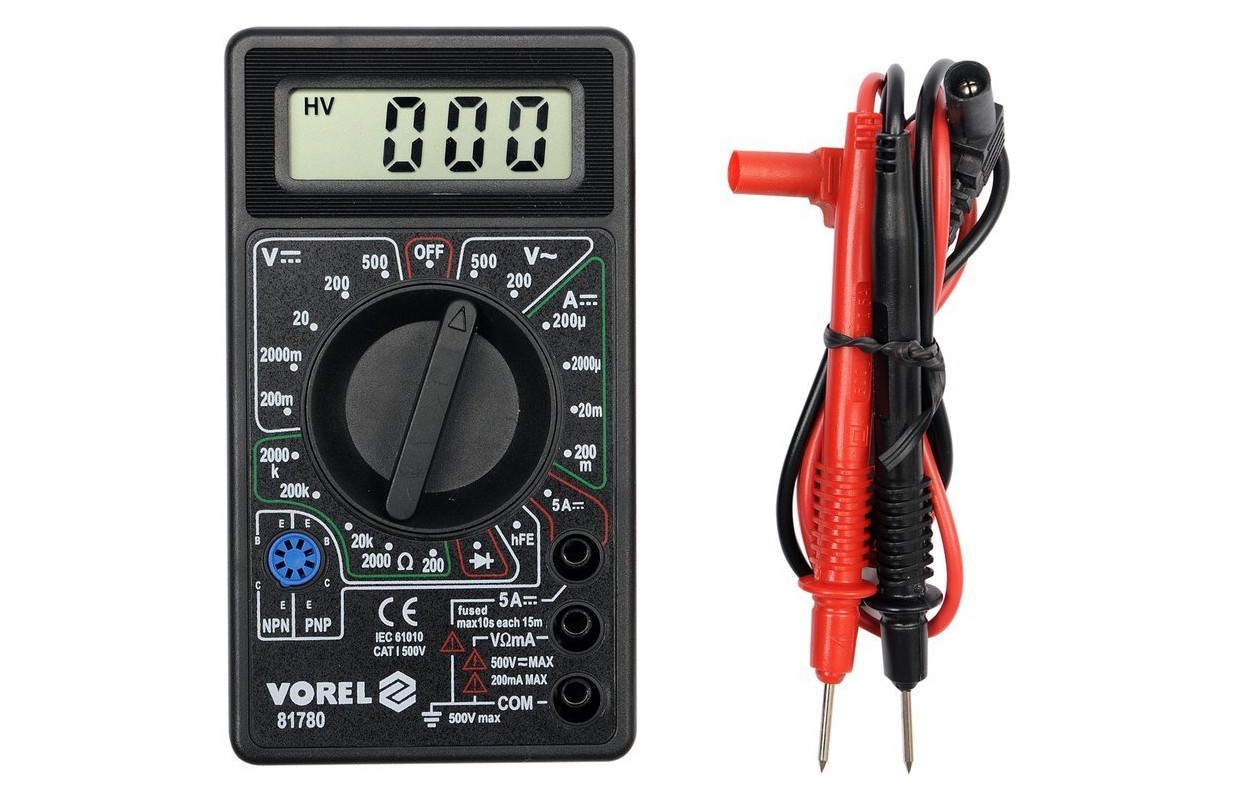

Universāls testeris (81780)

Universālais mērītājs 81780 ar manuālu diapazonu katram mērījumam ļauj veikt pamata elektriskos mērījumus.

GALVENIE MĒRĪJUMI

• Maiņstrāvas sprieguma mērīšana: 0-500VAC
• Līdzstrāvas sprieguma mērīšana: 0-500V DC
• Līdzstrāvas mērīšana: DC 0-10A
• pretestības mērīšana: 0-2 MΩ
• diodes pārbaude: I _F 1 mA, U _R 1,5 V

PAPILDU MĒRĪJUMI

• Tranzistora pārbaude hFe: 0-1000, iebūvēta testa ligzda

MĒRĪJUMU PRECIZITĀTE

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultāta aprēķins: 235 V

• 81780 metra mērījumu precizitāte šim diapazonam ir: ± (1,2% + 10), izšķirtspēja 1V
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 2%) + 10 x izšķirtspēja
• aprēķins: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Rezultāts, ņemot vērā mērījuma kļūdu indikācijai 235V = 235 ± 12,82V *

• rezultāts, ņemot vērā mērījuma kļūdu līdzstrāvas sprieguma mērījuma indikācijai: 12V = 12±0,08V

Tabulu ar šī mērījuma izšķirtspēju un precizitāti var atrast lietotāja rokasgrāmatā.

* 81780 nav patiesas efektīvās mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir patiess efektīvās maiņstrāvas spriegums tikai pareizai sinusoidālajai viļņu formai.

PAPILDUS INFORMĀCIJA

• LCD displejs, maksimālais attēlojamais rezultāts: 1999
• iekļautas mērzondes
• pārslodzes aizsardzības konstrukcija, 10A testa ligzda bez drošinātāja
• plastmasas korpuss
• zema akumulatora indikators
• barošanas avots: 9V akumulators (6F22)

VIZUĀLS APRAKSTS

UZMANĪBU

Ja ar rokratu mērāt nezināmas vērtības, veiciet mērījumus secīgi no lielākā diapazona līdz diapazonam, kas sniedz visprecīzāko rezultātu, pretējā gadījumā jūs riskējat sabojāt instrumentu.
