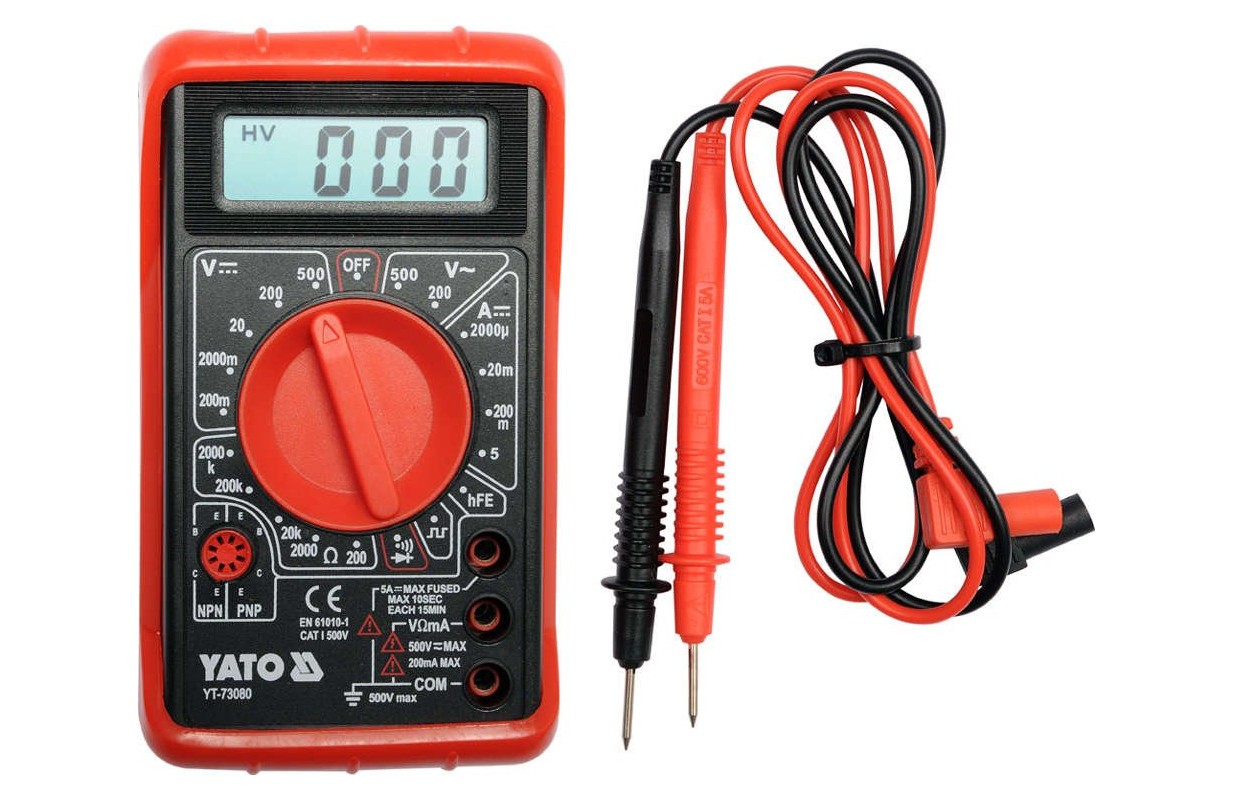

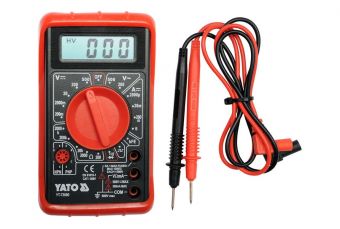

Universāls digitālais testeris (YT-73080)

Daudzpusīgais mērītājs YT-73080 ar manuālu diapazonu katram mērījumam ļauj veikt pamata un papildu elektriskos mērījumus. Šis ir galvenais modelis mūsu piedāvājumā. Papildu aizsardzība pret mehāniskiem bojājumiem ir tā sauktā. maciņš - gumijas korpuss, kas tiek uzlikts uz ierīces korpusa.

GALVENIE MĒRĪJUMI

• Maiņstrāvas sprieguma mērīšana: 0-500VAC
• Līdzstrāvas sprieguma mērīšana: 0-500V DC
• Līdzstrāvas mērīšana: DC 0-5A
• pretestības mērīšana: 0-2 MΩ
• diodes pārbaude: I _F 1 mA, U _R 3 V
• Nepārtrauktības pārbaude: 0-30 omi

PAPILDU MĒRĪJUMI

• Tranzistora pārbaude hFe: 0-1000, iebūvēta testa ligzda
• kvadrātviļņu ģenerators: 5Vpp, 50Hz

MĒRĪJUMU PRECIZITĀTE

Maiņstrāvas sprieguma mērīšanas precizitātes noteikšanas piemērs. Mērījumu rezultāta aprēķins: 235 V

• YT-73080 skaitītāja mērījumu precizitāte šim diapazonam ir: ±(2%+10), izšķirtspēja 1V
• mērījumu kļūdas aprēķina formula: (mērījuma rezultāts x 2%) + 10 x izšķirtspēja
• aprēķini: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Rezultāts, ņemot vērā mērījuma kļūdu indikācijai 235V = 235 ± 14,7V *

• rezultāts, ņemot vērā mērījuma kļūdu līdzstrāvas sprieguma mērījuma indikācijai: 12V = 12±0,146V

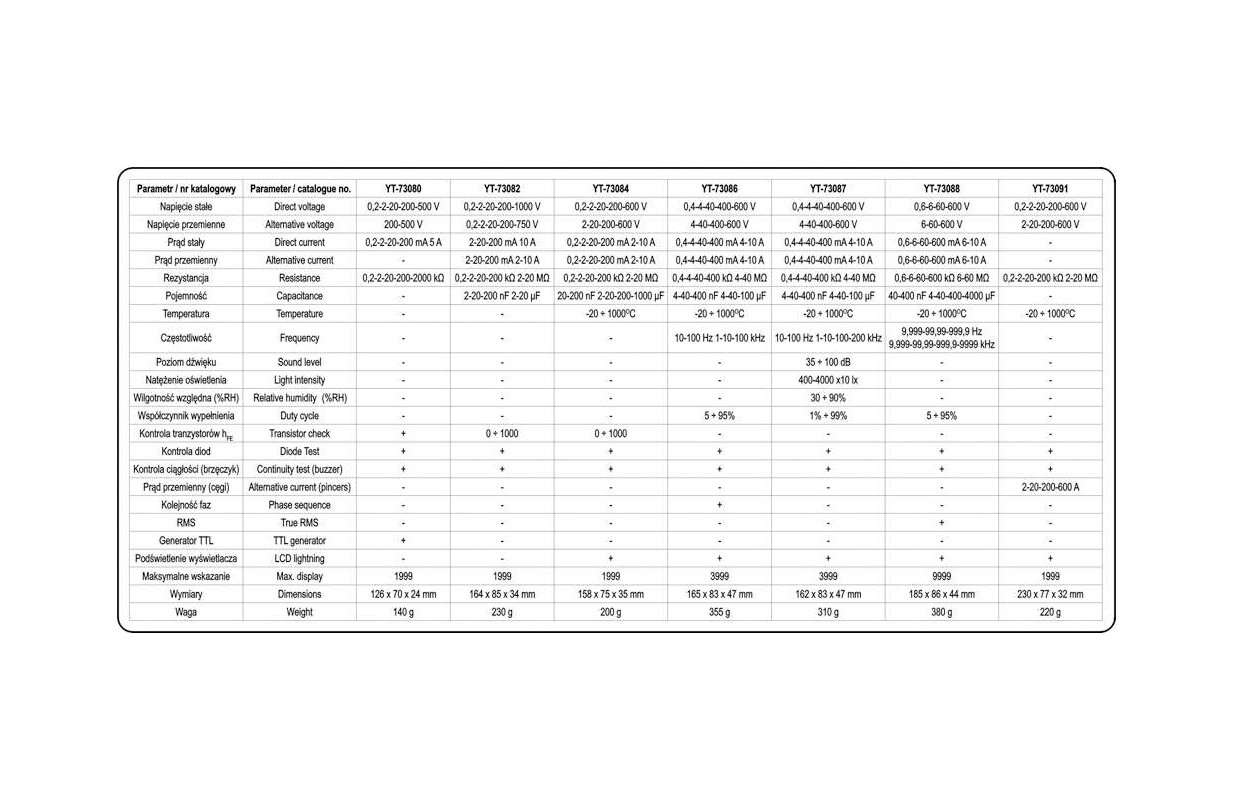

Tabulu ar šī mērījuma izšķirtspēju un precizitāti var atrast lietotāja rokasgrāmatā.

* YT-73080 nav patiesas RMS mērīšanas funkcijas, tāpēc iepriekš minētais rezultāts ir patiesā maiņstrāvas sprieguma RMS vērtība tikai pareizai sinusoidālajai viļņu formai.

IEBŪVĒTAS FUNKCIJAS

• Viļņu formas ģenerators — iestatot viļņu formas ģenerēšanas pogu, skaitītājs ģenerēs kvadrātveida vilni ar sprieguma svārstību 5 Vp-p un frekvenci aptuveni 50 Hz. Signālu var izmantot audio inženierijā, piemēram, skaļruņu diagnostikā.
• DATA HOLD [H] - pašreizējās izmērītās vērtības saglabāšana displejā

PAPILDUS INFORMĀCIJA

• LCD displejs, maksimālais attēlojamais rezultāts: 1999
• akustiskais signāls, pārbaudot ķēdes nepārtrauktību pretestībai zem 30 omi
• automātiska diodes testa pārslēgšana uz nepārtrauktības pārbaudi, ja ķēdes pretestība ir mazāka par 30 omi (nav iespējams iestatīt skaitītāju, lai pārbaudītu tikai diodes)
• iekļautas mērzondes
• pārslodzes aizsardzības konstrukcija
• korpuss no ABS plastmasas + t.s. lietu, t.i. gumijas korpuss, kas aizsargā skaitītāju no mehāniskiem bojājumiem
• zema akumulatora indikators
• barošanas avots: 9V akumulators (6F22)

VIZUĀLS APRAKSTS

UZMANĪBU

Ja ar rokratu mērāt nezināmas vērtības, veiciet mērījumus secīgi no lielākā diapazona līdz diapazonam, kas sniedz visprecīzāko rezultātu, pretējā gadījumā jūs riskējat sabojāt instrumentu.

Parametri

• hFe tranzistora mērījums: JĀ
• Maiņstrāvas sprieguma mērīšana: 0-500V
• Līdzstrāvas sprieguma mērīšana: 0-500V
• Pretestības mērīšana: 0-2 MΩ
• Līdzstrāva: 0-5A
• Nepārtrauktības pārbaude: JĀ
• Diodes pārbaude: JĀ
